slam 方向主要是作为机器人的地图构建与轨迹判断。利用相机的照片估计机器人距离物体的距离。

# 旋转矩阵

A=RA'

A 为三维向量，R 为 3*3 的旋转矩阵。

旋转矩阵为正交矩阵，他的逆与他的转置相等
旋转矩阵的行列式为 + 1

在 C++ 的 eigen 库中通过乘法 * 旋转某个向量

# 旋转向量 / 角轴

除了旋转矩阵之外的旋转表示
三维旋转：三自由度，用 R³ 向量表示。方向为旋转轴，长度为旋转过的角度

w=jn（j为角度，n为单位方向向量，w为轴）

角轴与旋转矩阵的不同：

旋转矩阵：九个量，有正交性约束和行列式值约束
角轴：三个量，没有约束

角轴也就是李代数。

转换关系：

轴角（旋转向量）转旋转矩阵：罗德里格斯公式
旋转矩阵转轴角：
- 角度：o=arccos ((tr (R)-1)/2)
- 轴：Rn=n.

在 C++ 的 eigen 库中通过乘法 * 旋转某个向量

# 变换矩阵

变换矩阵是为了将旋转（旋转矩阵）和平移可以放入同一个矩阵。

将其写成 b=Ta

在 C++ 的 eigen 库中通过乘法 * 变换某个向量（旋转 + 平移）

# 四元数

四元数有三个虚部，可以表达三维空间中的旋转 $q=q^0+q^1i+q^2j+q^3k$

虚部间的关系：i²=-1，ij=k，ji=-k，jk=i，kj=-i，ki=j，ik=-j

四元数和角轴的关系

角轴到四元数：
四元数到角轴：

类似可知四元数亦可转换为旋转矩阵、欧拉角（欧拉角将旋转分解为三次不同轴上的转动，以便理解）

四元数相比与角轴、欧拉角的优势：紧凑、无奇异性。

用四元数旋转一个空间点，即将其在三维空间的三个坐标分别赋值在四元数的三个虚部，实部为 0，则其成功变为用四元数表示的坐标

在 C++ 的 eigen 库中通过乘法 * 旋转某个向量

# 李群与李代数

三维世界中刚体运动的描述：旋转矩阵、旋转向量（角轴）、欧拉角、四元数。
除了表示之外，我们还要对它们进行估计和优化。
旋转矩阵自身带有约束（正交且行列式为 1），作为优化变量时会引入额外的约束，使优化变得困难。
李代数上可以变成无约束优化。

# 李群李代数基础

三维旋转矩阵构成了特殊正交群 SO (3) R^

三维变换矩阵构成了特殊欧式群 SE (3) R^

群是一种集合加上一种运算的代数结构。
记集合为 A，运算为.，那么当运算满足以下性质时，称（A，.）成群：

封闭性
结合律
幺元
逆

李群（Lie Group）：

具有连续（光滑）性质的群。
既是群也是流形。
直观上看，一个刚体能够连续地在空间中运动，故 SO (3) 和 SE (3) 都是李群。
但是，旋转矩阵 SO (3) 和变换矩阵 SE (3) 只有定义良好的乘法，没有加法，所以难以进行取极限、求导等动作。

李代数：与李群对应的一种结构，位于向量空间。

通常记作小写的 so (3) 和 se (3)。
事实上是李群单位元处的正切空间。

李代数的引出：

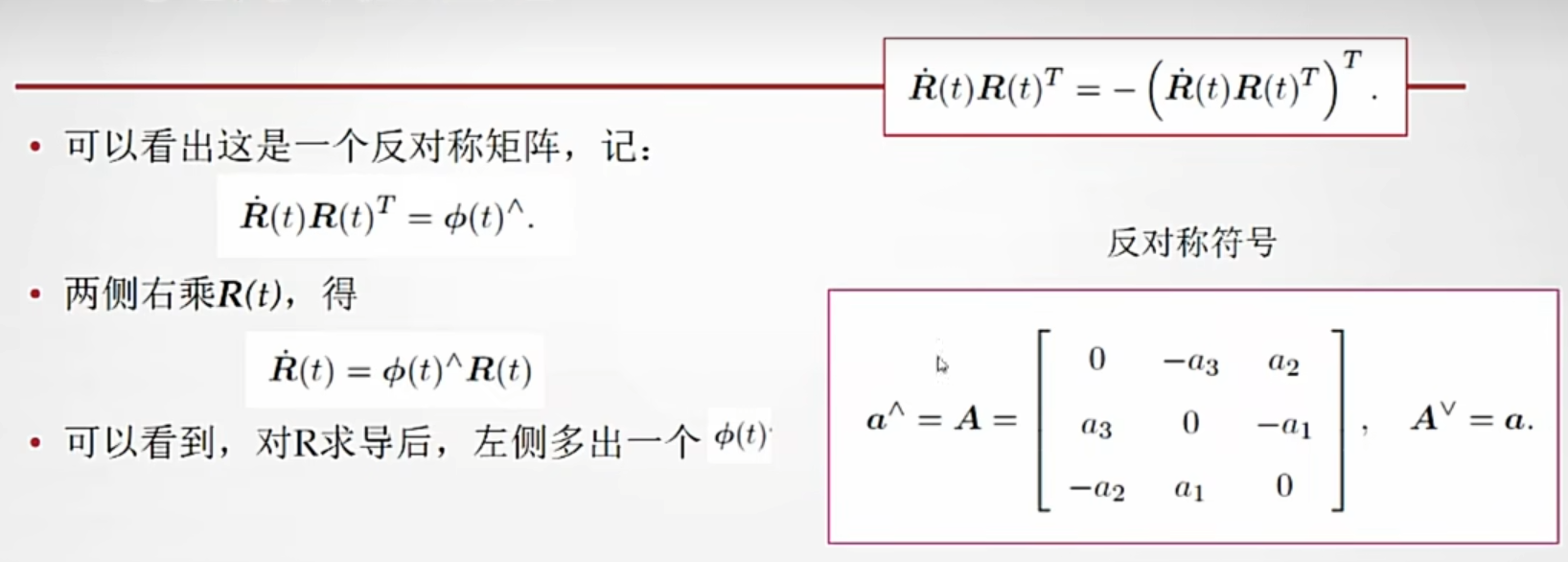

任意旋转矩阵 R，满足： $RR^T=I$

# 李代数求导与扰动模型

$R(t)=exp(\phi_0^{}t)$

该式说明，对任意 t，都可以找到一个 R 和一个 $\phi$ 的对应关系

该关系称为指数映射
这里的 $\phi$ 称为 SO (3) 对应的李代数：so (3)，并且 so (3) 的物理意义就是旋转向量

李群经过对数映射变为李代数

李代数经过指数映射变为李群

对 R 对应的李代数加上小量，求相对于小量的变化率（导数模型）；

对 R 左乘或右乘一个小量，求相对于小量的李代数的变化率（扰动模型）。

# 相机模型

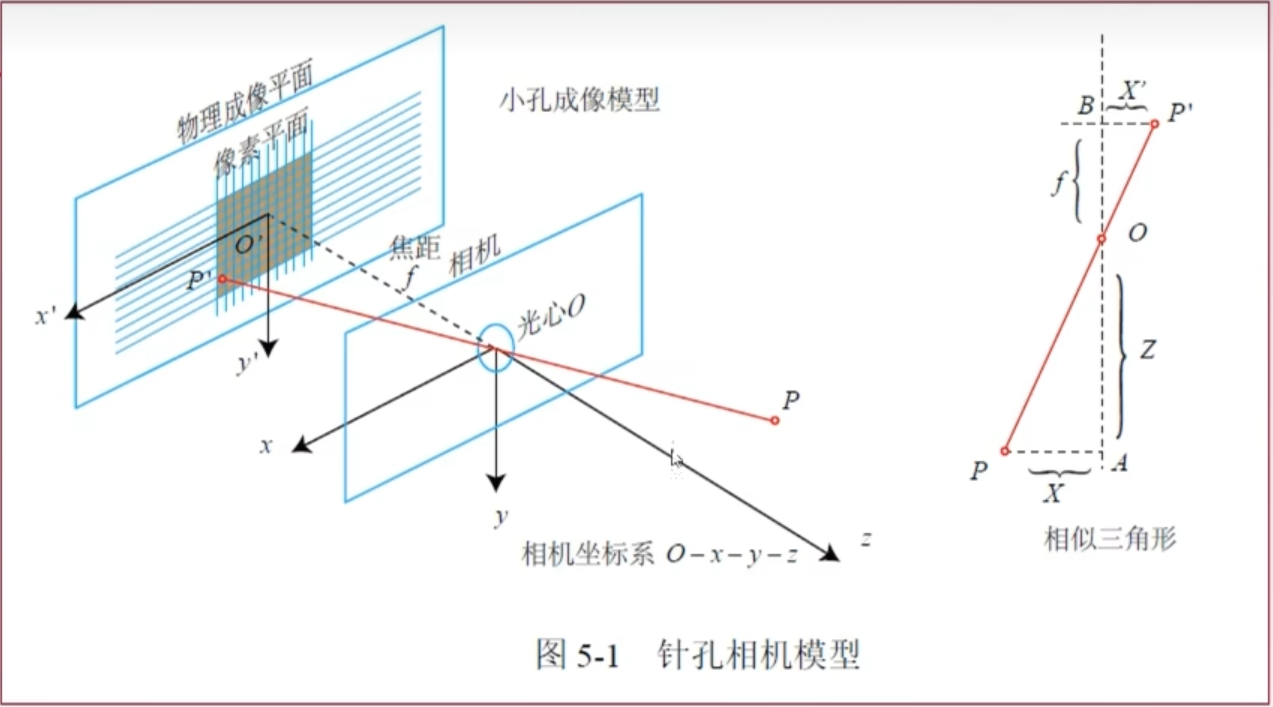

小孔成像模型

原始形式：$\frac Z f$=$\frac {-X} {X'}$=$\frac {-Y} {Y'}$

翻转到前面：$\frac Z f$=$\frac {X} {X'}$=$\frac {Y} {Y'}$

整理之后：X'=f$\frac X Z$ Y'=f$\frac Y Z$

成像平面下 X,Y,Z 到像素坐标 u，v

$\begin {cases} u =\alpha X'+c_x\\ v =\beta Y'+c_y\\ \end {cases}$

其中 $\alpha$ 与 $\beta$ 分别表示 x 轴与 y 轴的缩放 $c_x$ 与 $c_y$ 表示 x 轴与 y 轴的平移

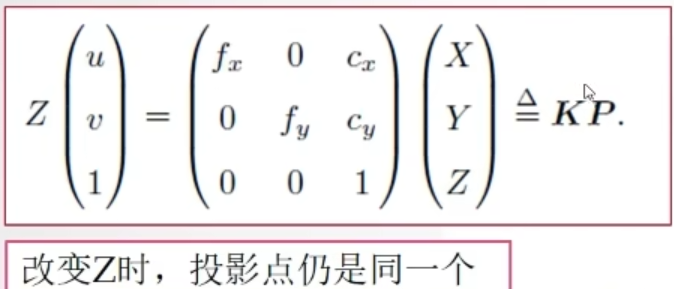

可以进一步化简为：

当 Z=1 时为归一化平面坐标，当 Z 有确切的值时，为三维的 3D 坐标

我们称矩阵 K 为内参（相机出厂自带的参数），P 为相机坐标。

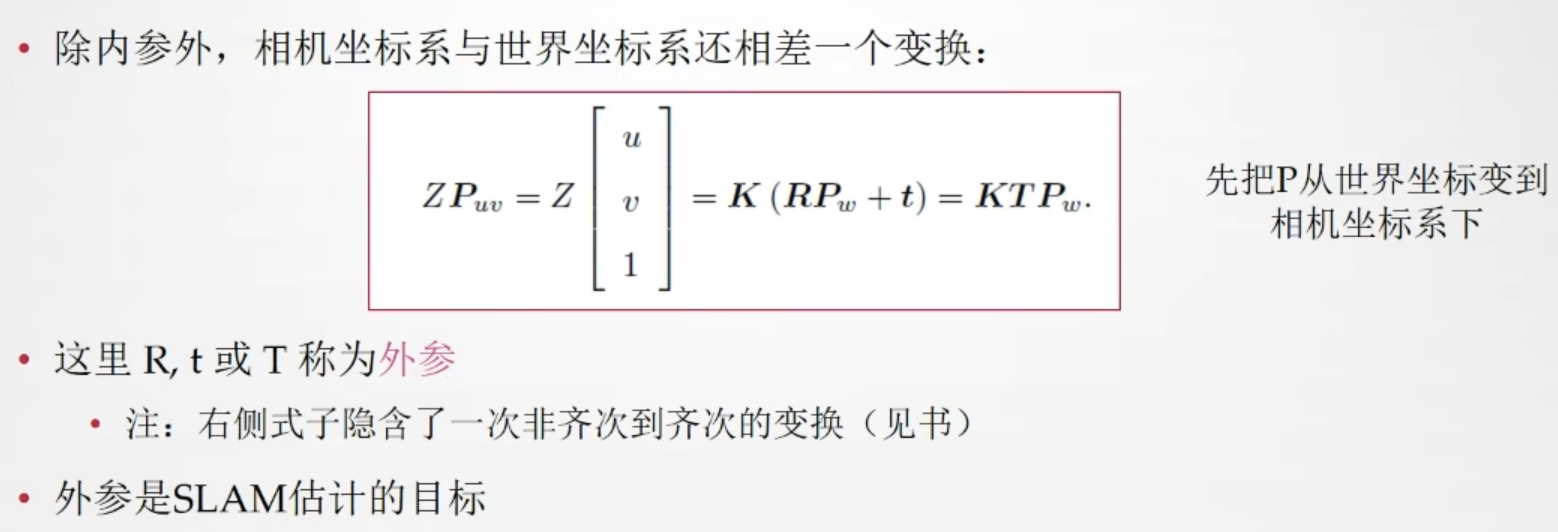

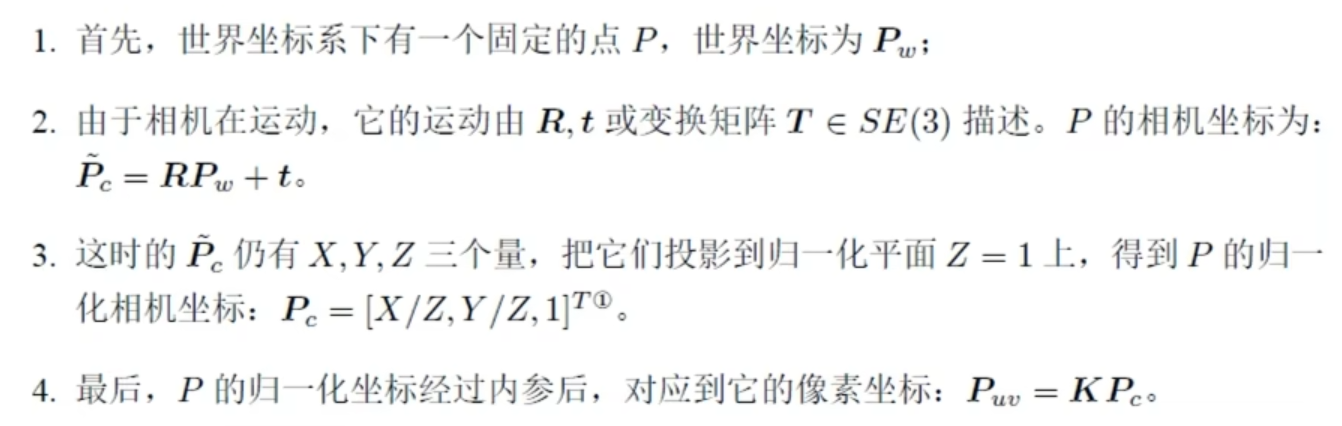

从像素坐标到相机坐标再到世界坐标，实现了世界坐标到像素坐标的变换

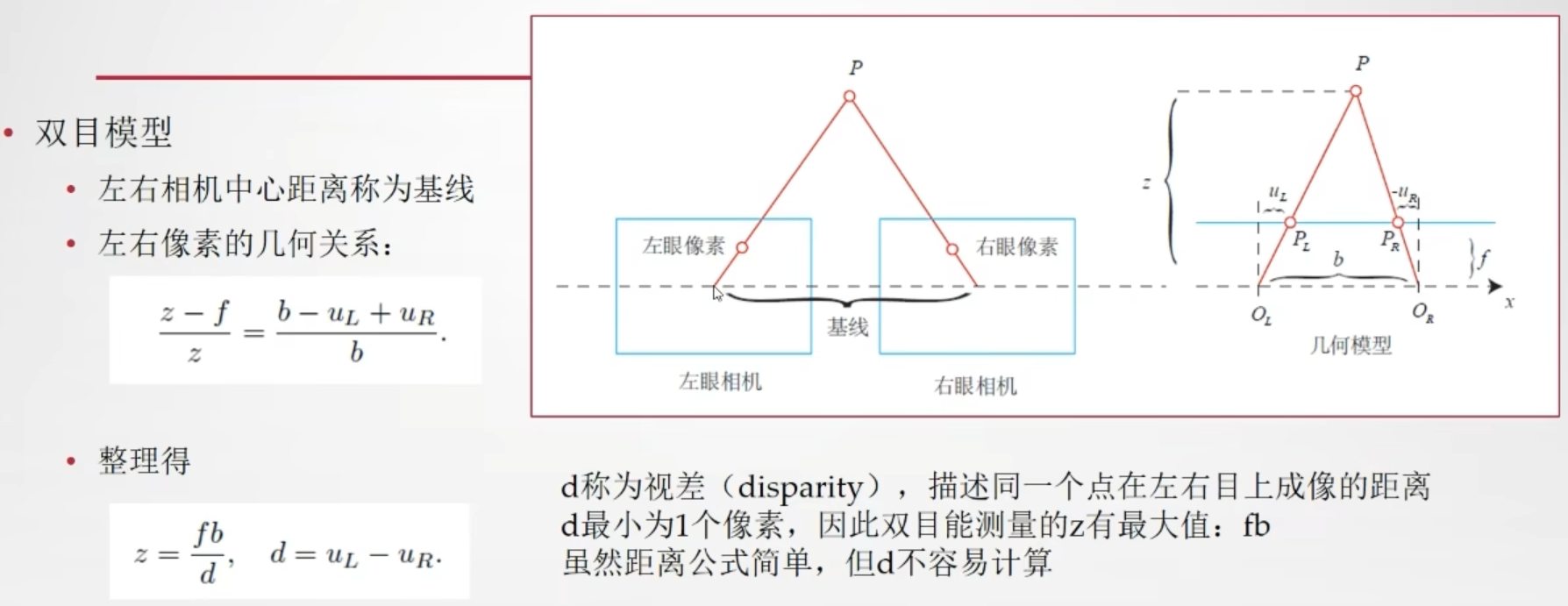

# 双目模型

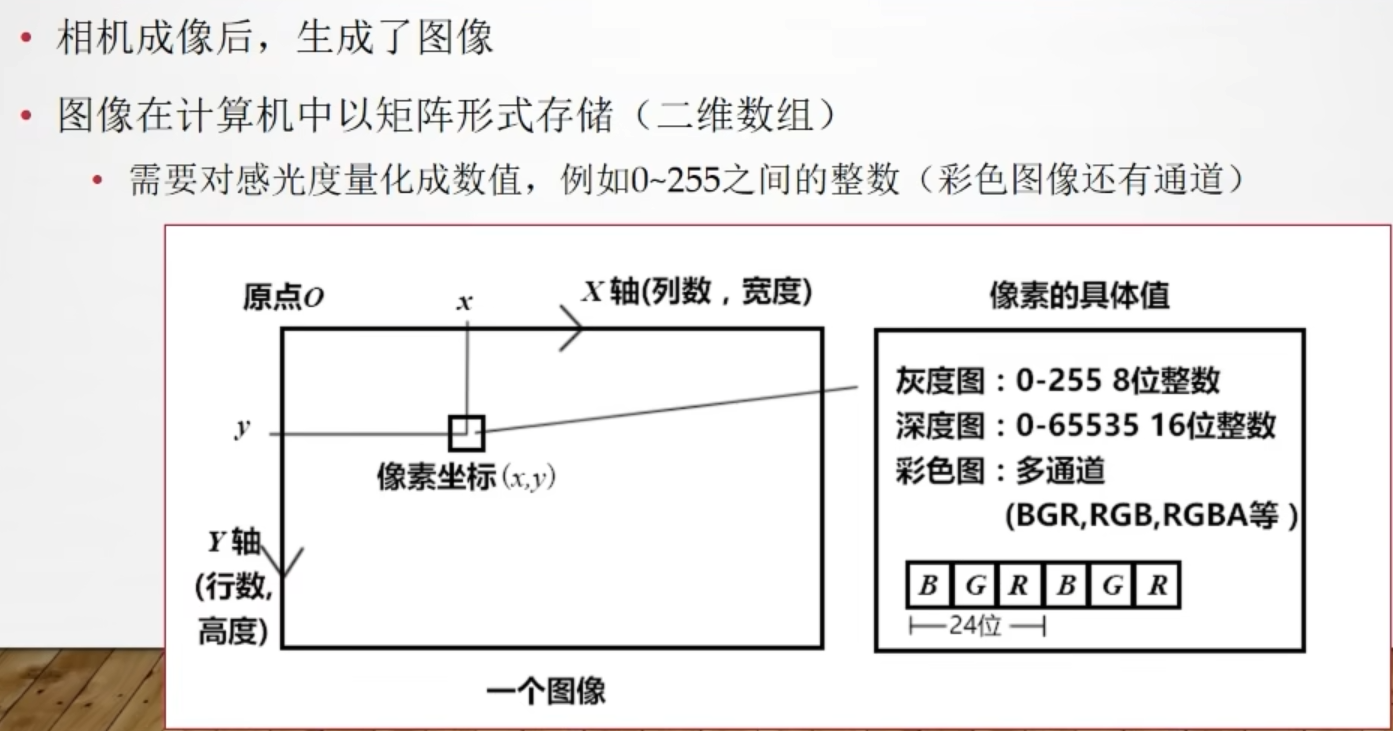

# 图像

有彩图与深度图即可得到像素坐标 (u,v)，然后根据公式可得相机坐标 (X,Y,Z)，最后可以根据相机位恣（旋转 + 平移）即可推出世界坐标。

# 非线性优化

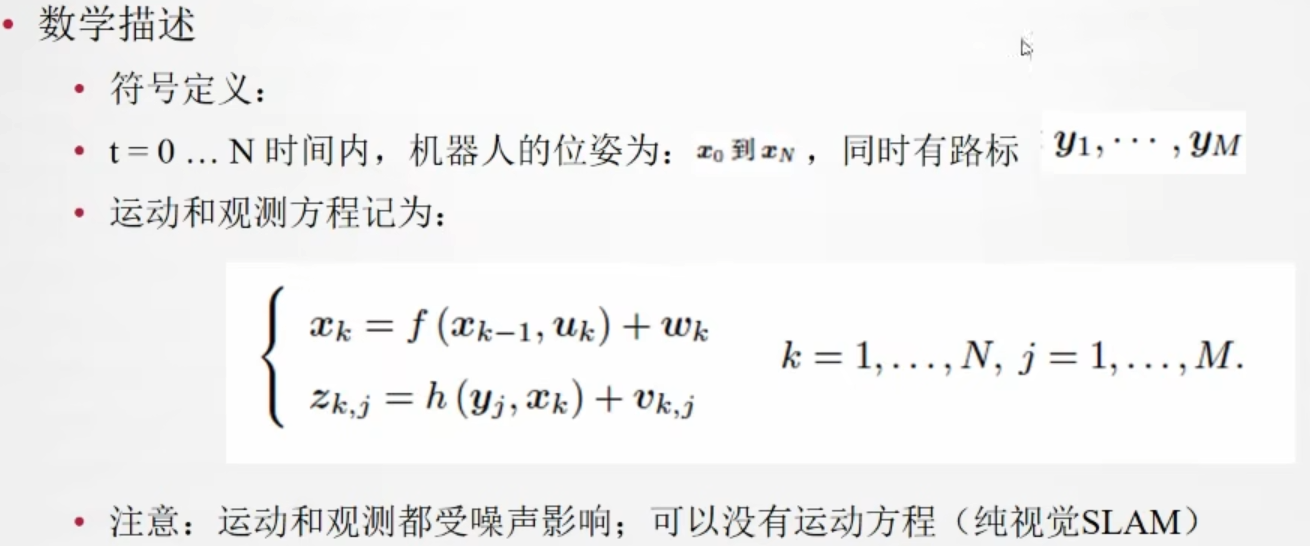

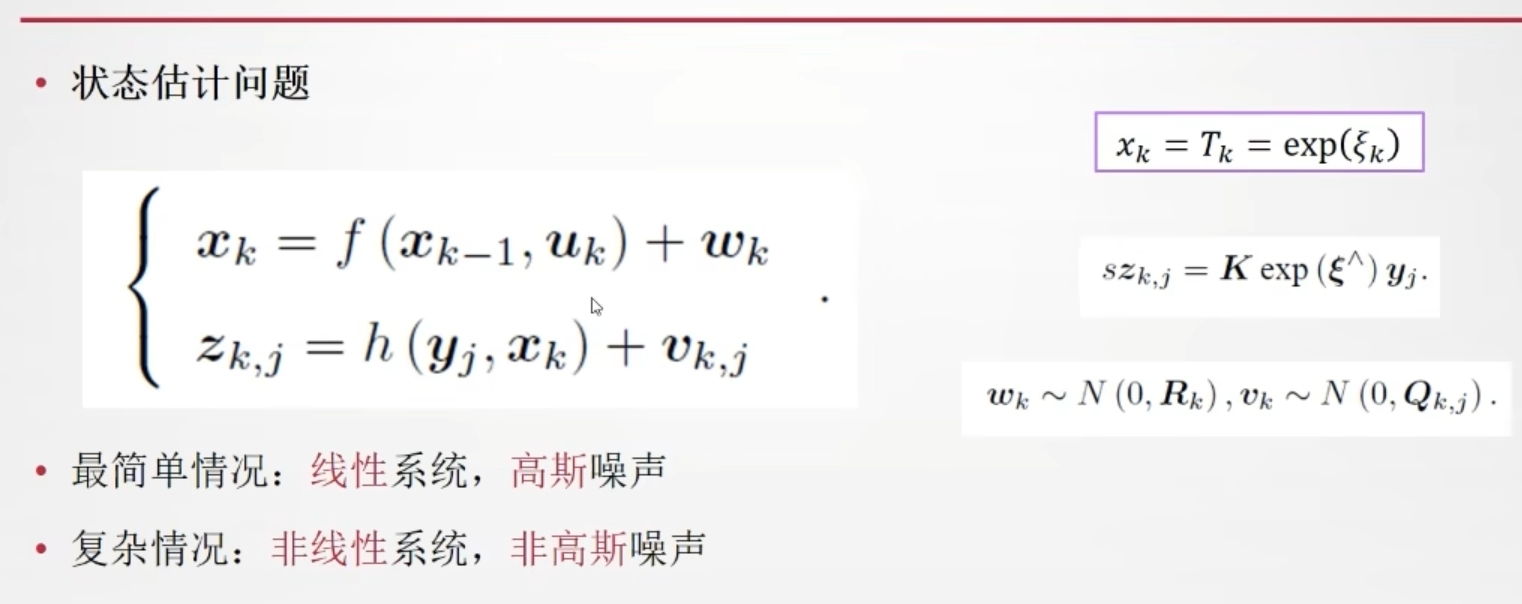

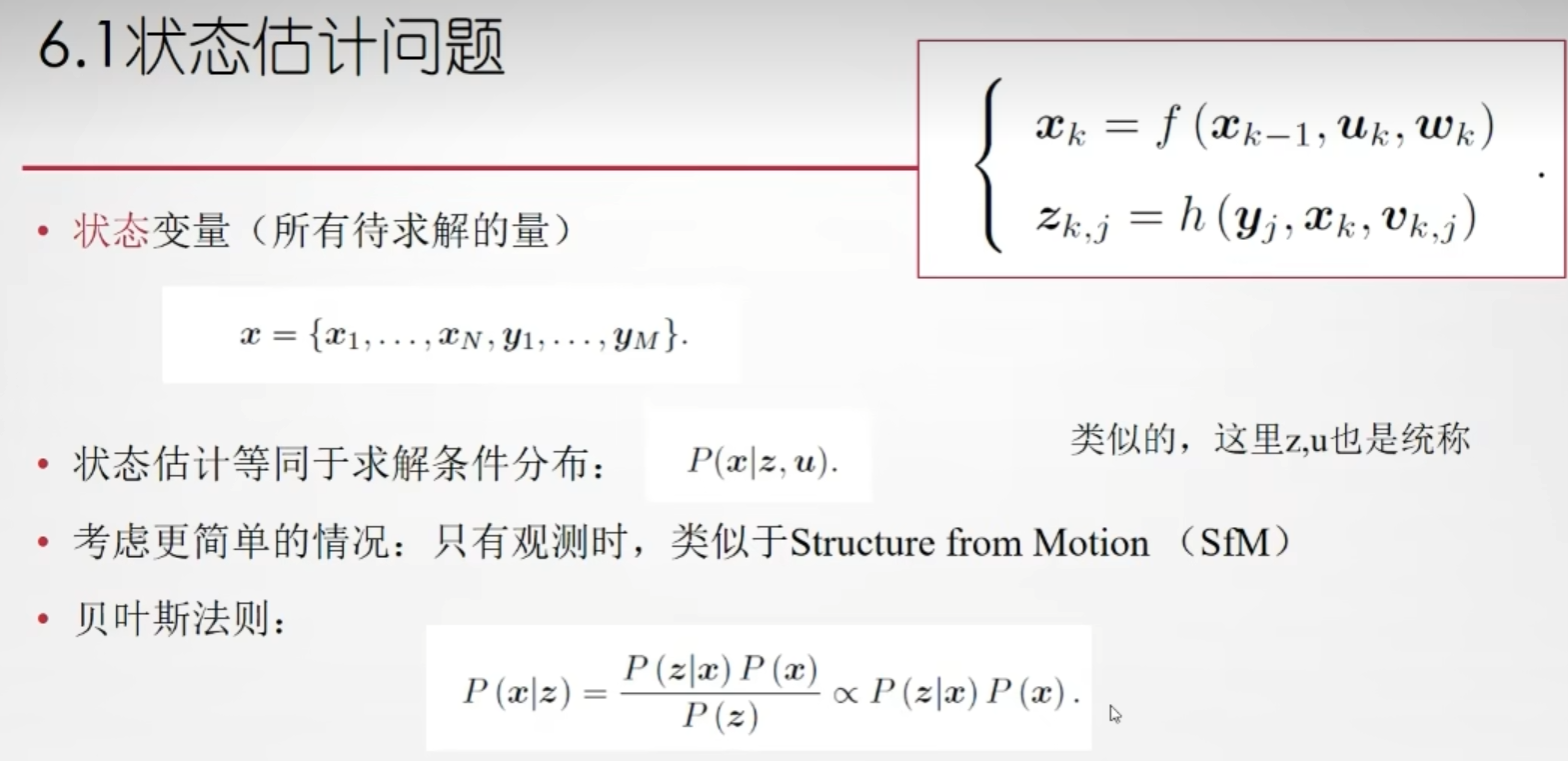

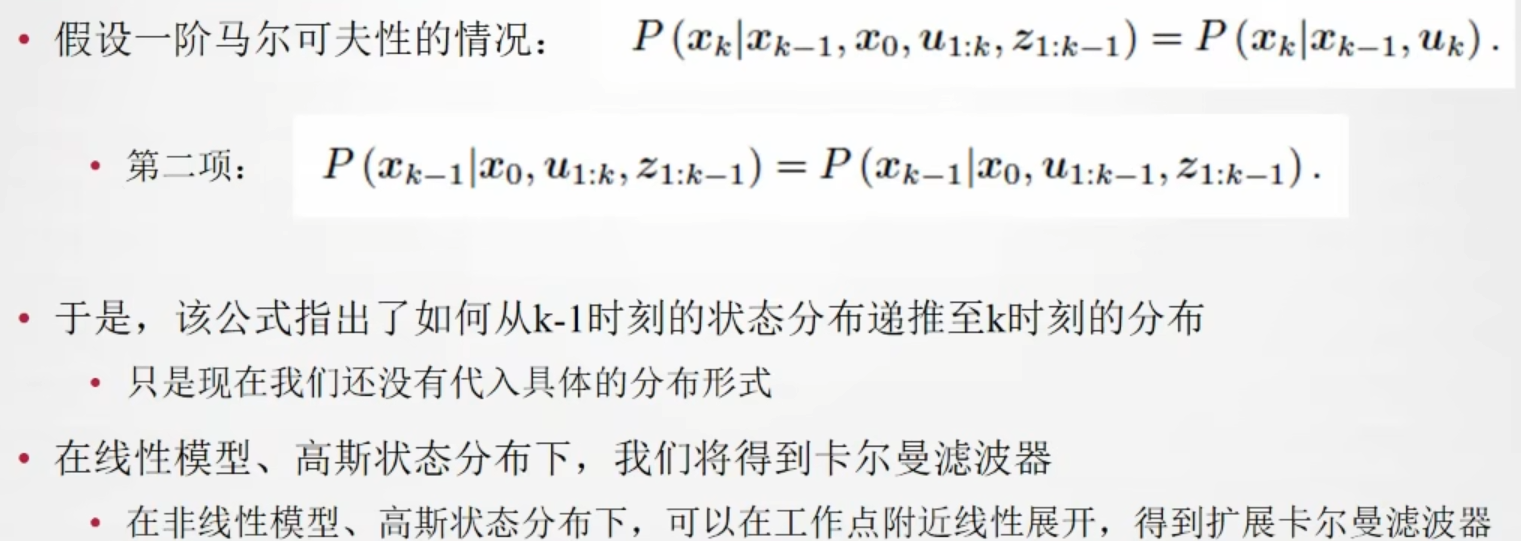

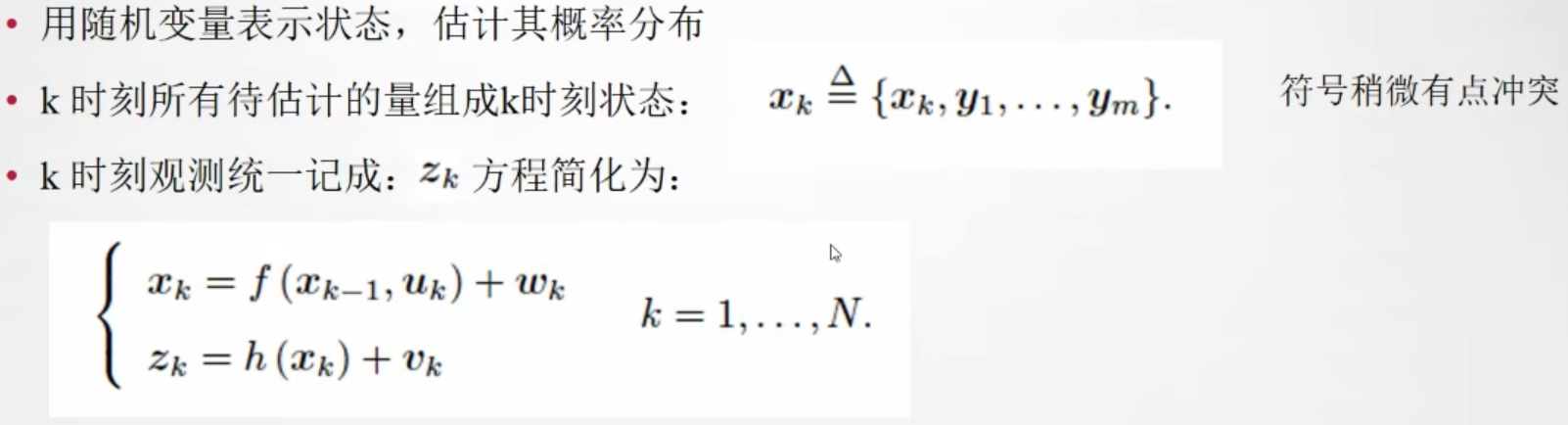

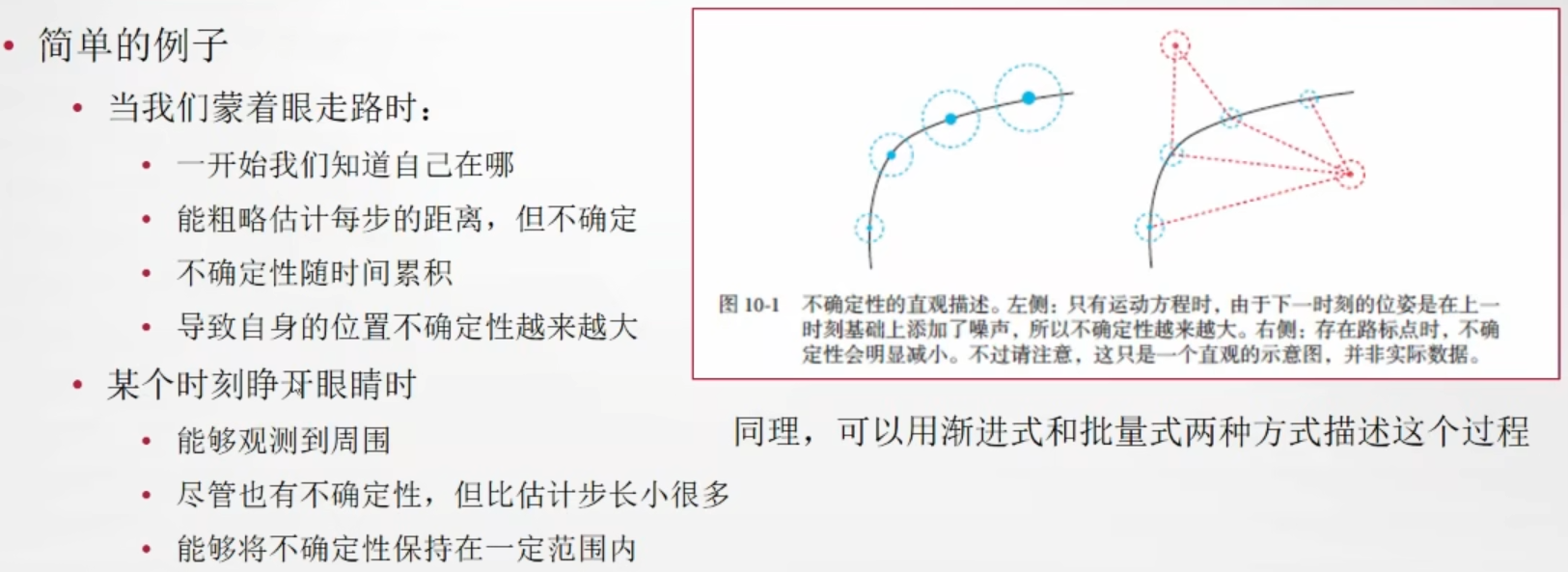

# 状态估计问题

$w_k$ 为运动方程的噪声。
$v_{k,j}$ 为观测方程的噪声。

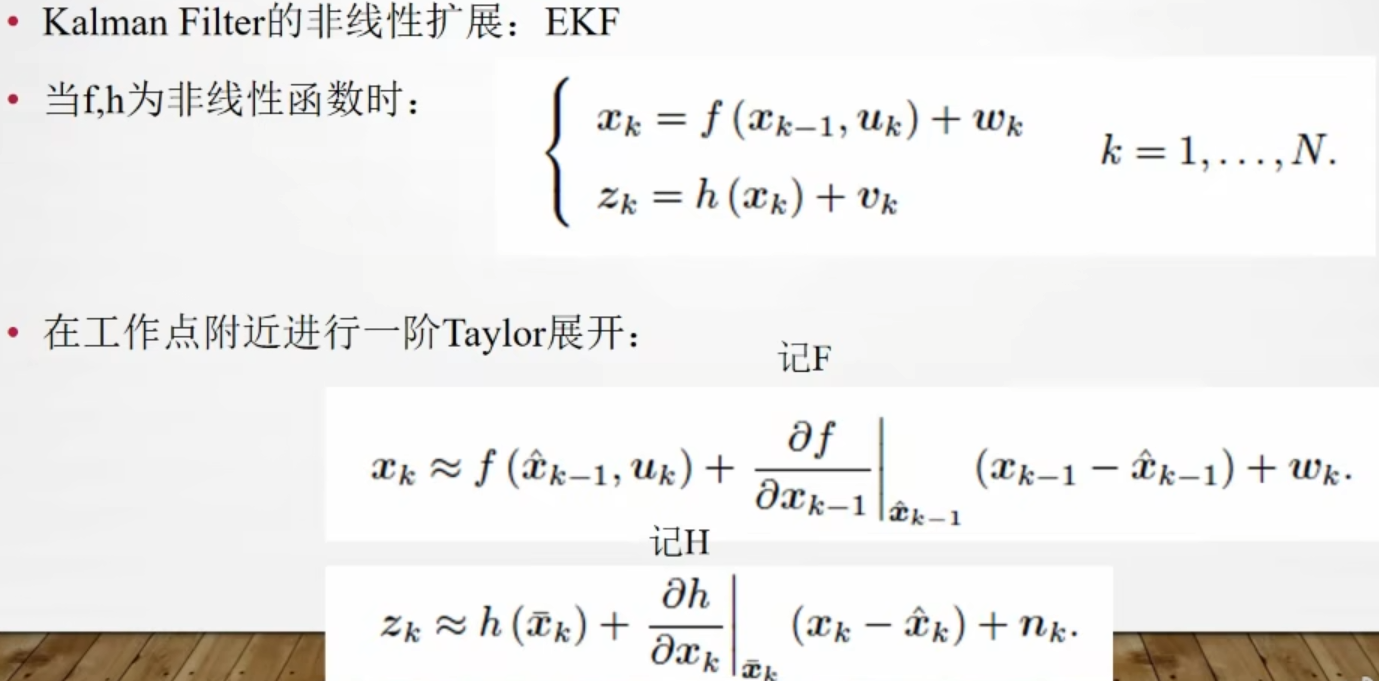

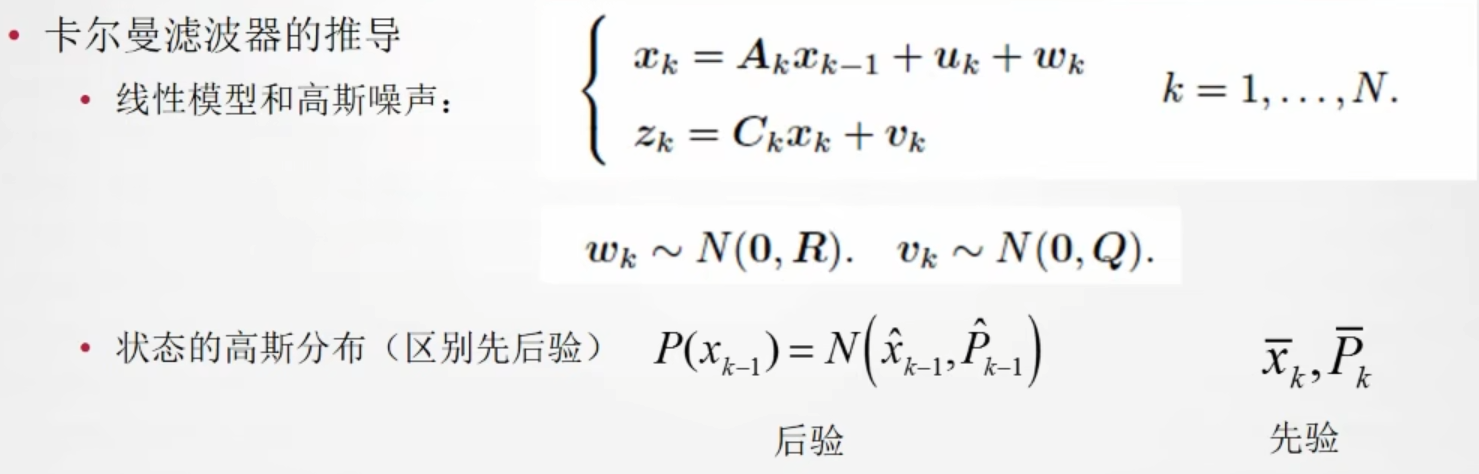

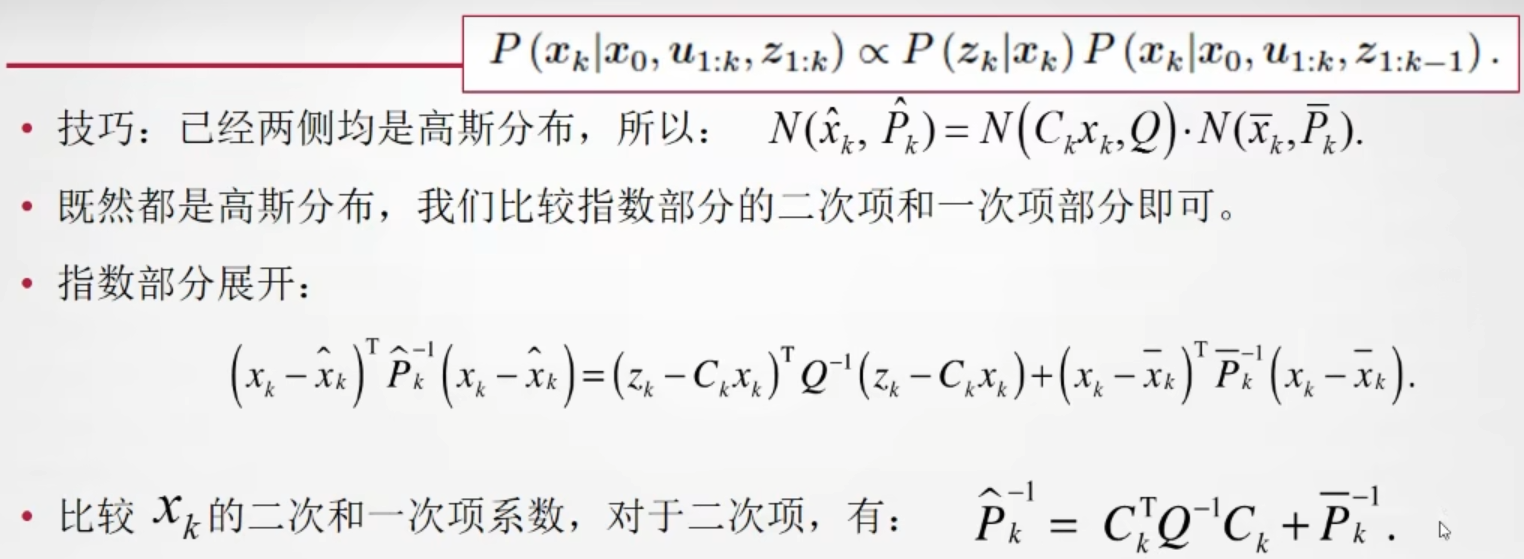

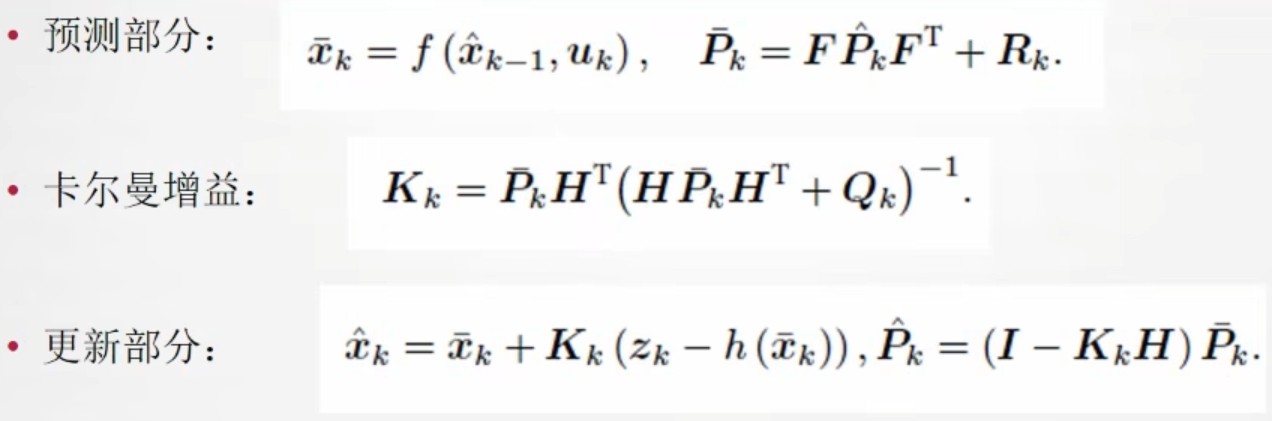

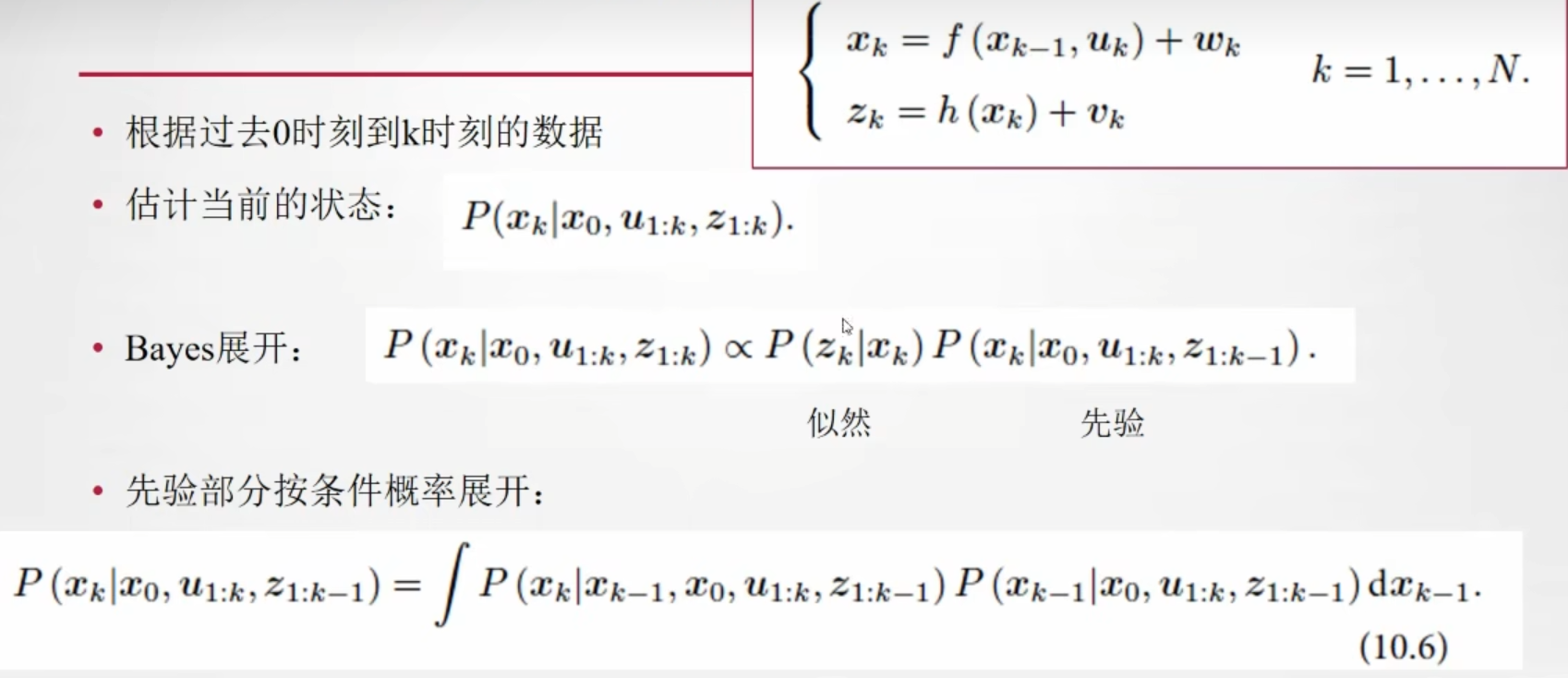

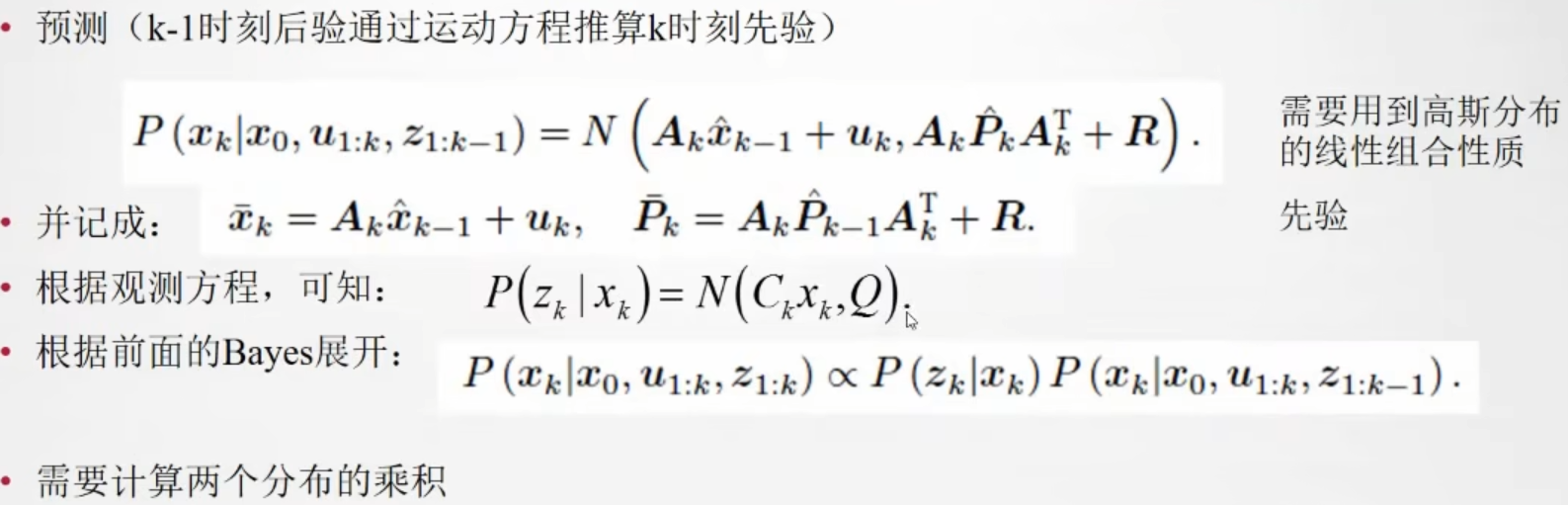

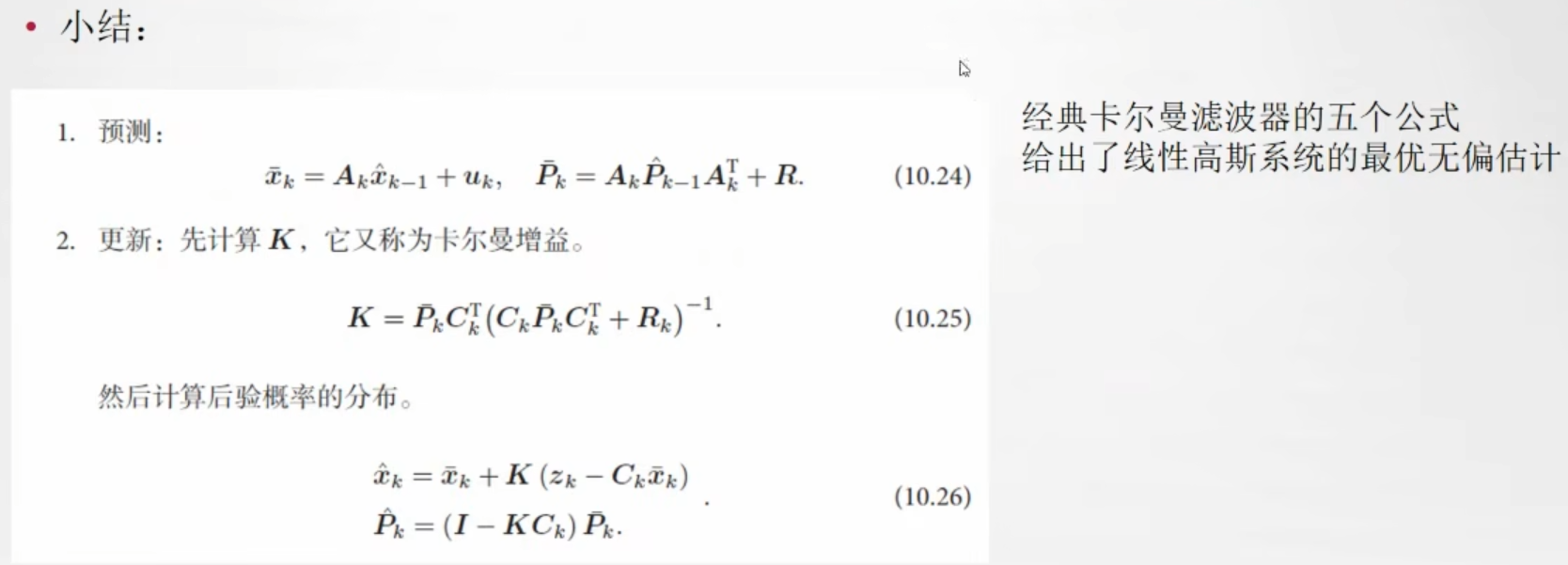

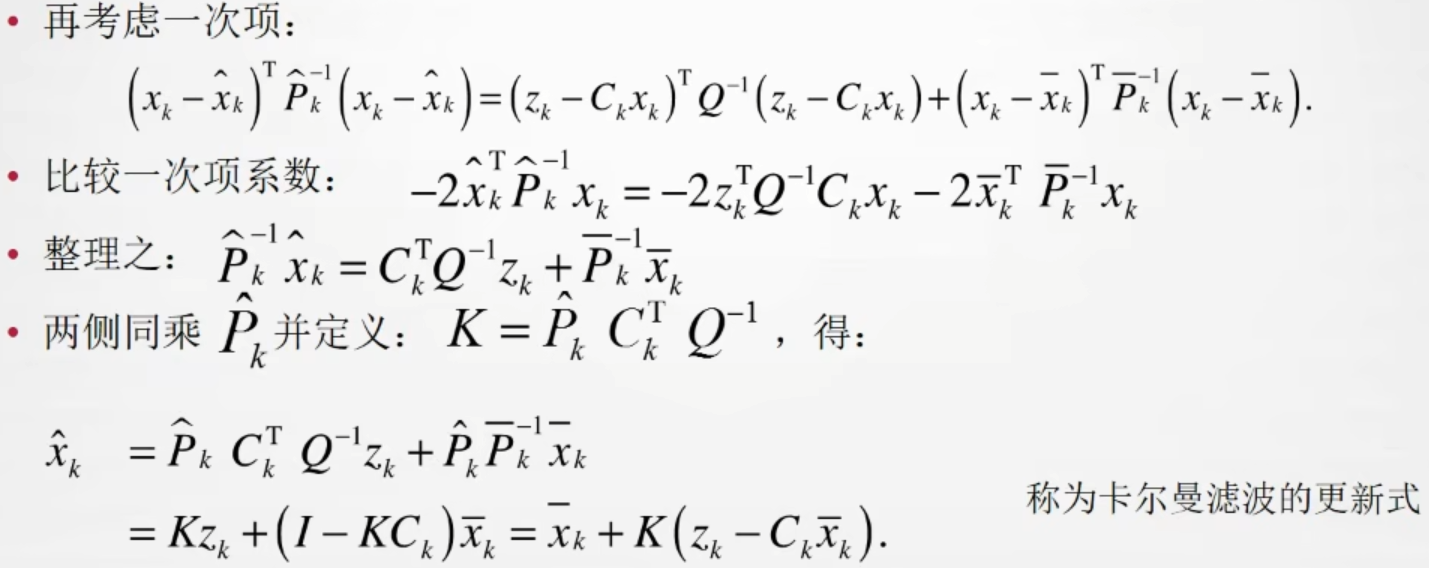

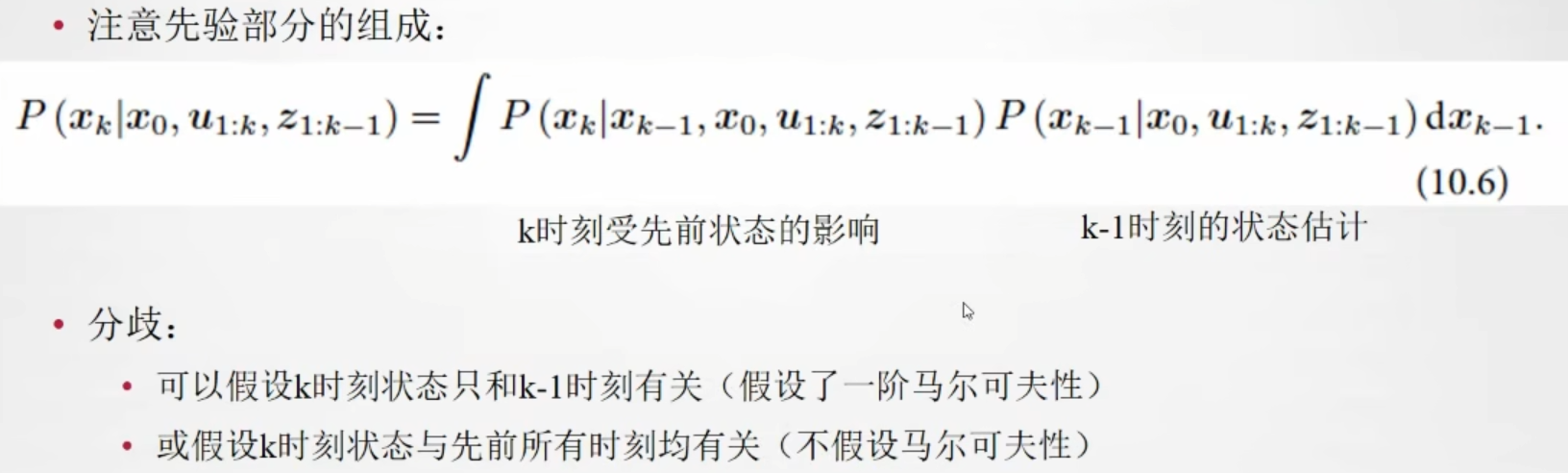

历史上很长一段时间使用滤波器求解状态估计，但近些年非线性优化已成为主流。

先验分布：根据一般的经验认为随机变量应该满足的分布。先验分布是你瞎猜参数服从啥分布。
后验分布：通过当前训练数据修正的随机变量的分布，比先验分布更符合当前数据。后验分布是你学习经验后有根据地瞎猜参数服从啥分布。
似然估计：已知训练数据，给定了模型，通过让似然性极大化估计模型参数的一种方法。似然估计是你猜参数是多少，才最能解释某些实验结果。

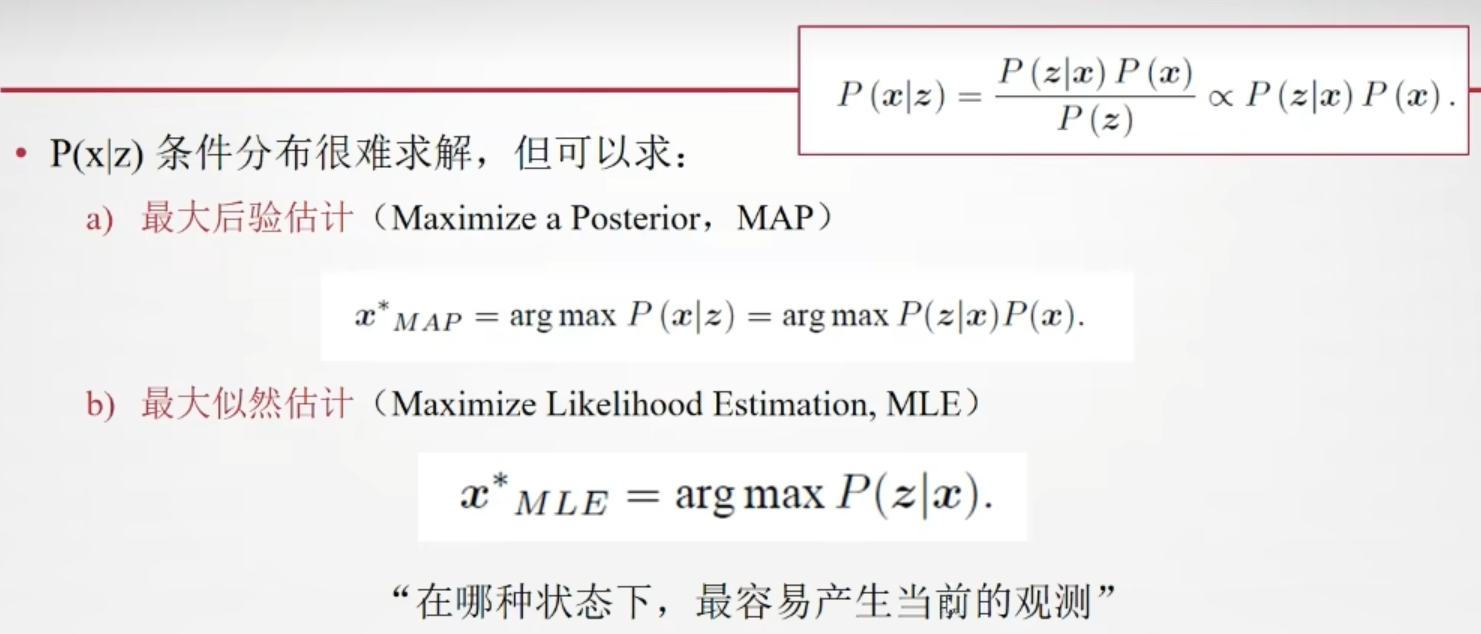

后验概率

若老王花了一个小时的时间完成了 10 公里的距离，那么很大可能是骑车过去的，当然也有较小可能老王是个健身达人跑步过去的，或者开车过去但是堵车很严重。若老王一共用了两个小时的时间完成了 10 公里的距离，那么很有可能他是走路过去的。若老王只用了二十分钟，那么很有可能是开车。这种先知道结果，然后由结果估计原因的概率分布，p (交通方式 | 时间)，就是后验概率。

先验概率

老王早上起床的时候觉得精神不错，想锻炼下身体，决定跑步过去；也可能老王想做个文艺青年试试最近流行的共享单车，决定骑车过去；也可能老王想炫个富，决定开车过去。老王的选择与到达目的地的时间无关。先于结果，确定原因的概率分布，p (交通方式)，就是先验概率。

似然函数

老王决定步行过去，那么很大可能 10 公里的距离大约需要两个小时；较小可能是老王平时坚持锻炼，跑步过去用了一个小时；更小可能是老王是个猛人，40 分钟就到了。老王决定骑车过去，很可能一个小时就能到；较小可能是老王那天精神不错加上单双号限行交通很通畅，40 分钟就到了；还有一种较小可能是老王运气很差，连着坏了好几辆共享单车，花了一个半小时才到。老王决定开车过去，很大可能是 20 分钟就到了，较小可能是那天堵车很严重，磨磨唧唧花了一个小时才到。这种先确定原因，根据原因来估计结果的概率分布，p (时间 | 交通方式)，就是似然估计。

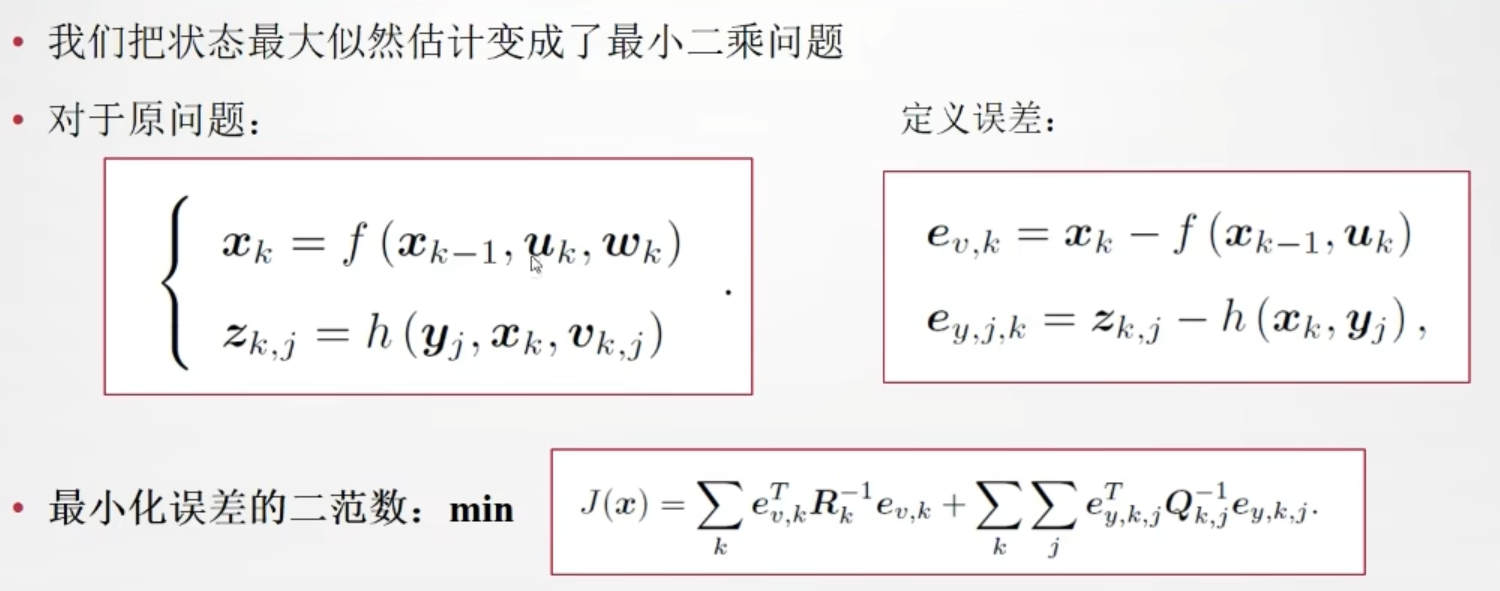

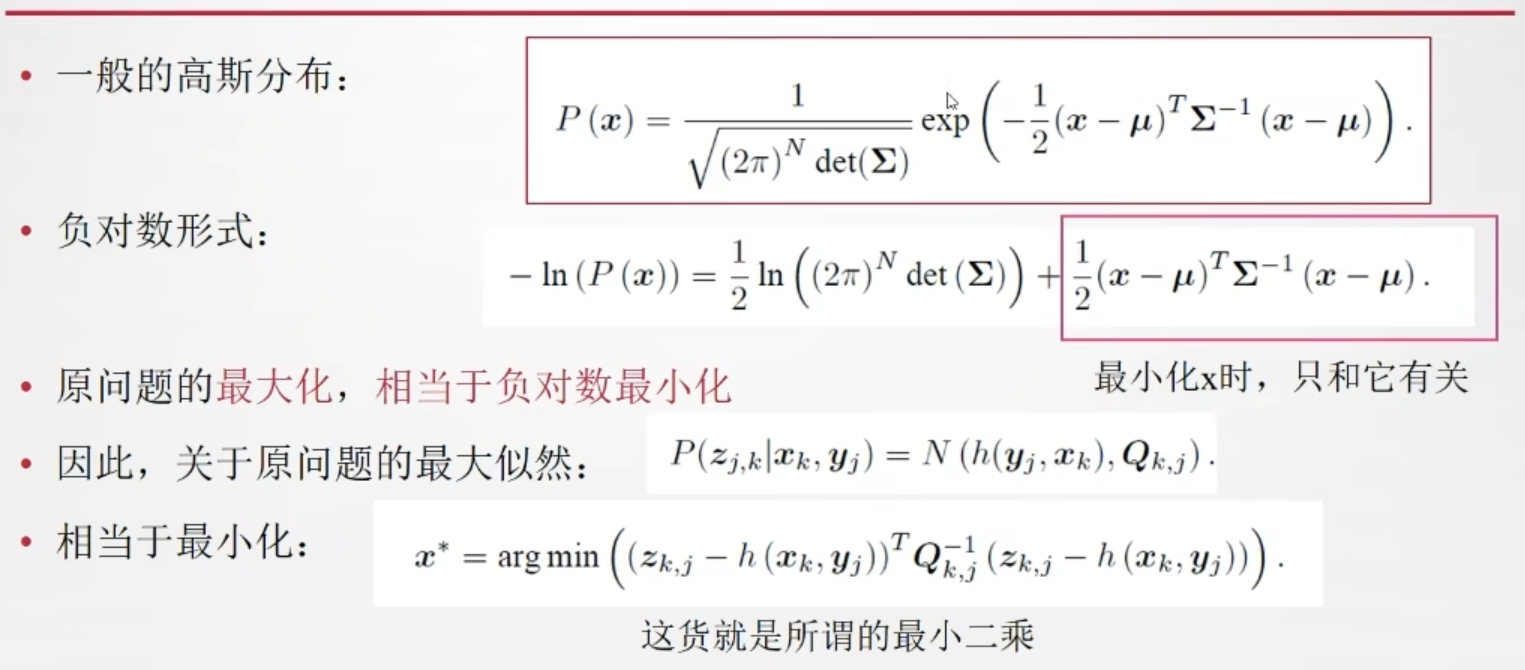

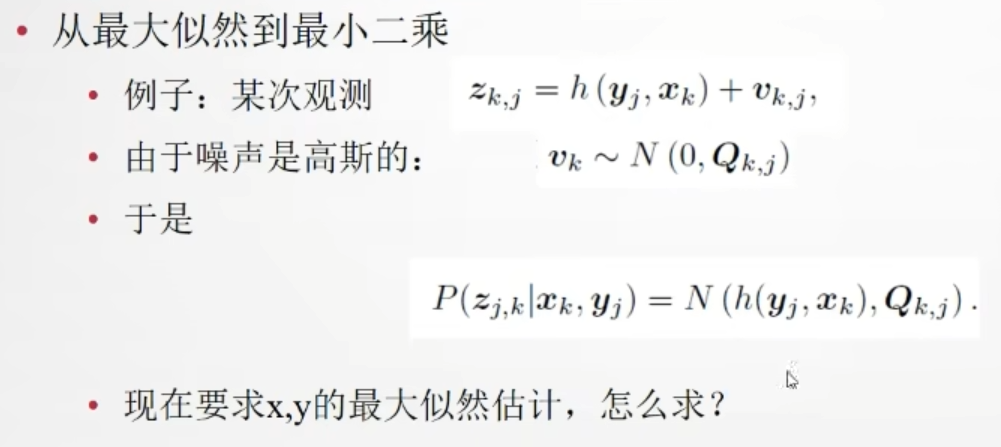

从最大似然到最小二乘

$f(x_{k-1},u_k)$ 为运动方程轨迹当前理论上的值， $x_k$ 为运动方程实际上的值
$f(x_k,y_j)$ 为观测方程像素当前理论上的值， $z_{k,j}$ 为观测方程实际上的值

当误差最小时，显然得出最大似然估计值。

对于 J (x) 函数，有以下解释：

直观解释
- 由于噪声的存在，当我们把估计的轨迹与地图代入 SLAM 的运动、观测方程中时，他们并不会完美成立。
- 此时就调整状态的估计，使得误差最小化。
该问题有何结构？
- 由许多个误差的平方和组成。
- 虽然总体维度高，但每个项很简单，只关联 2 个变量。
- 如果用李代数表达位姿，那么是无约束优化问题。
如何求解？
- 下面先来介绍通用的非线性最小二乘问题。

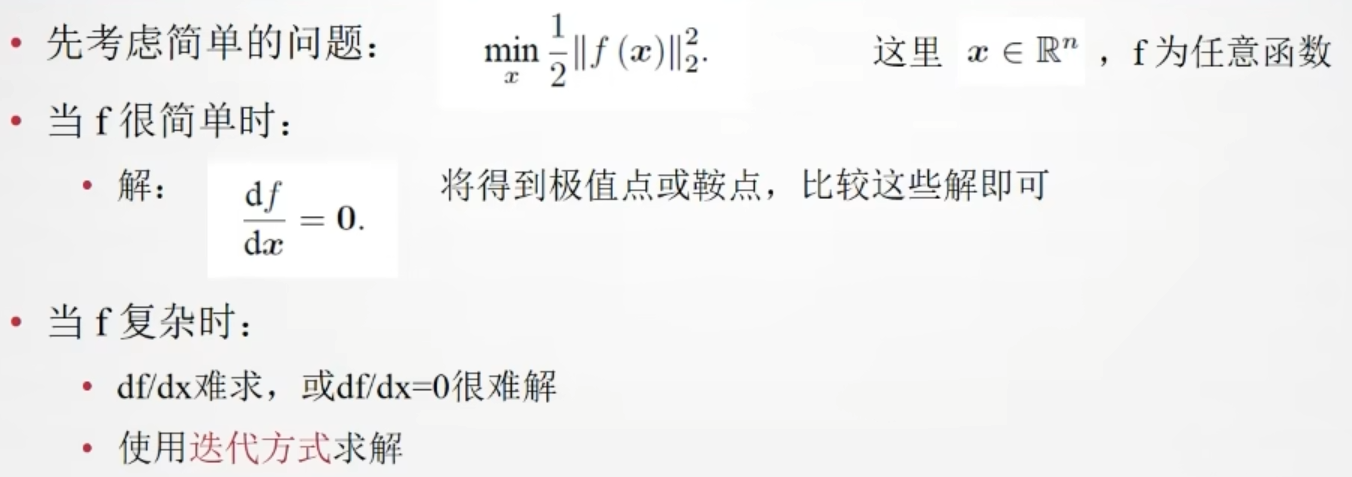

# 非线性最小二乘

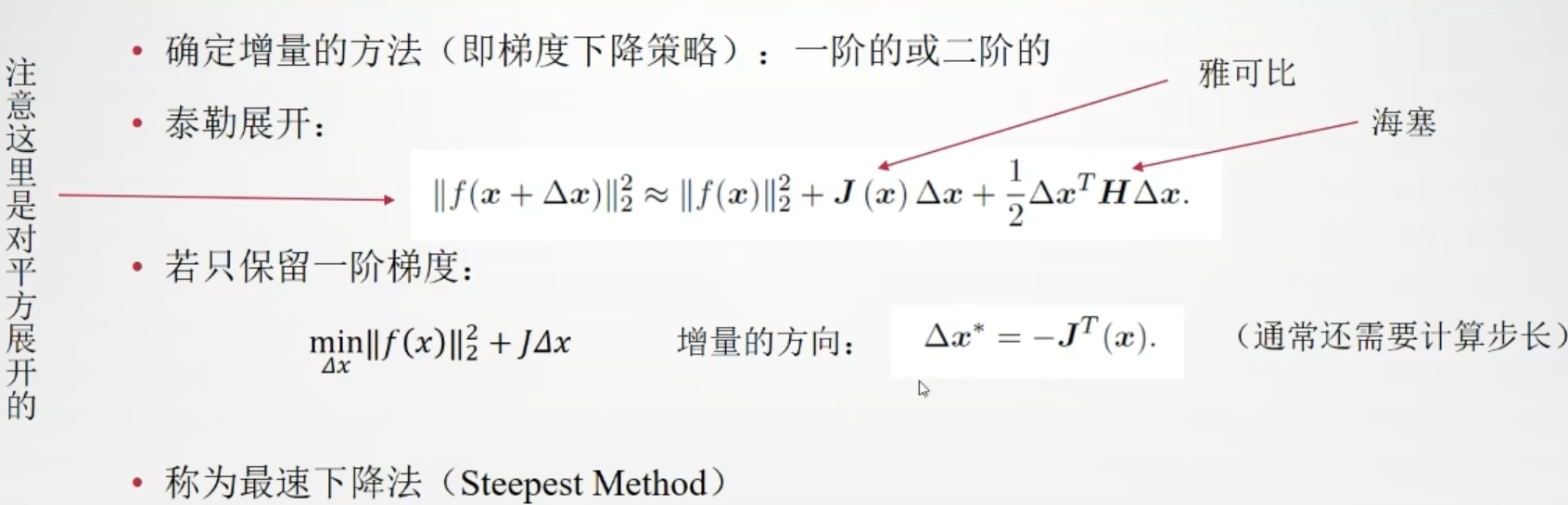

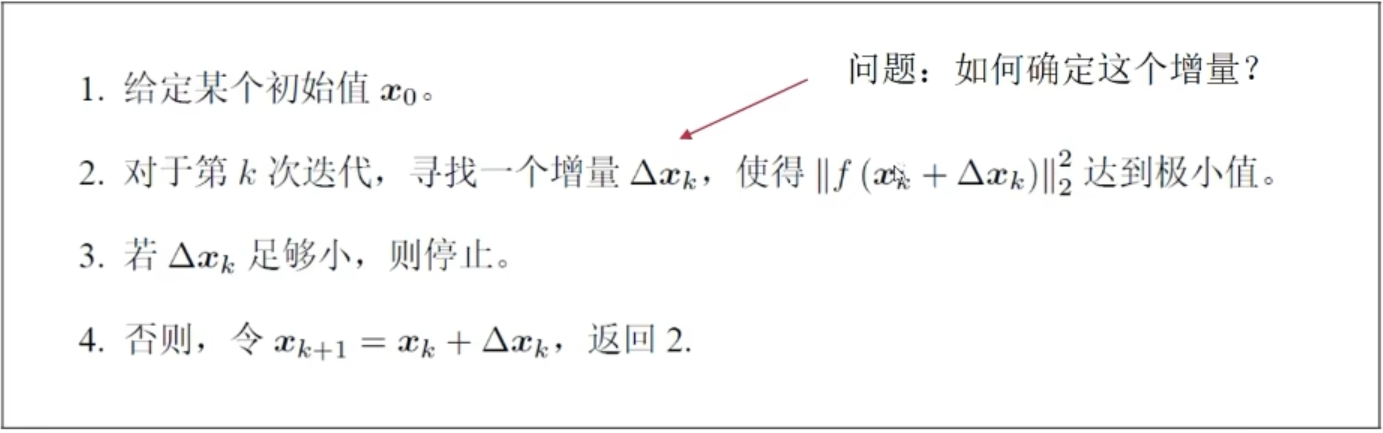

迭代方式：

梯度：指函数增长的方向；增量方向取负梯度即为取函数下降方向

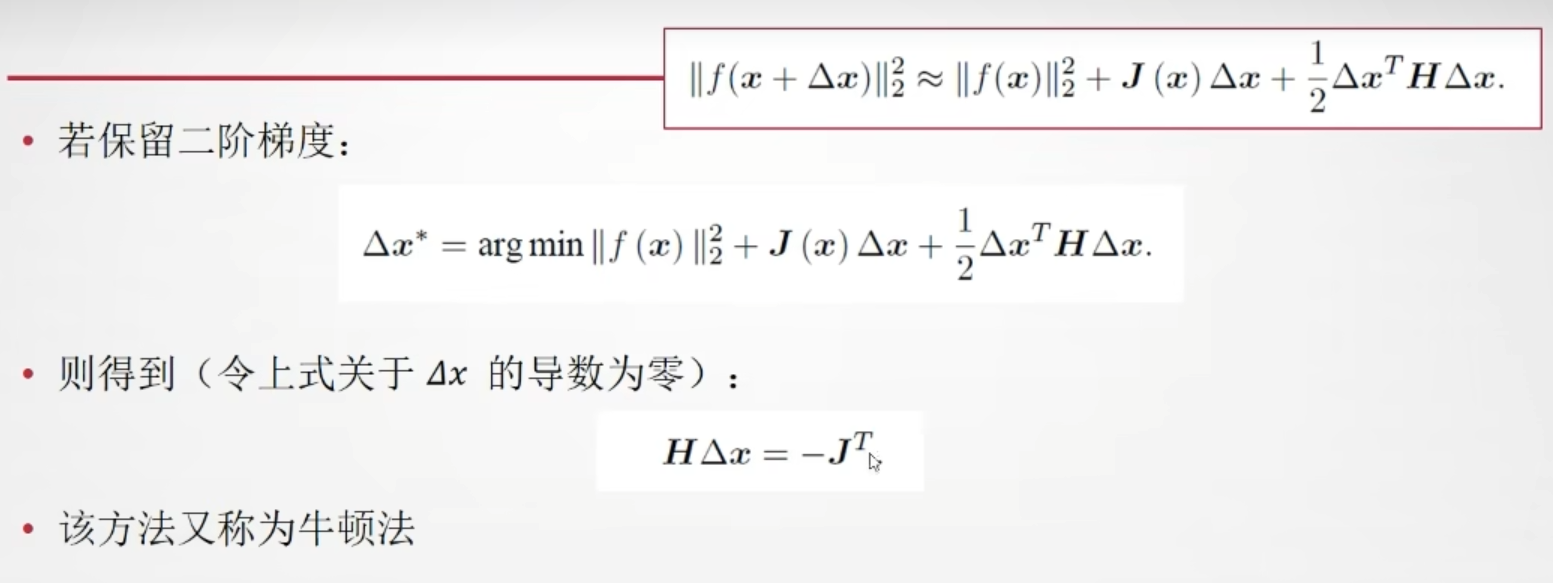

最速下降法和牛顿法虽然直观，但实用当中存在一些缺点
- 最速下降法会碰到 zigzag 问题（过于贪婪），导致迭代次数多
- 牛顿法迭代次数少，但需要计算复杂的 Hessian 矩阵
能否回避 Hessian 的计算？

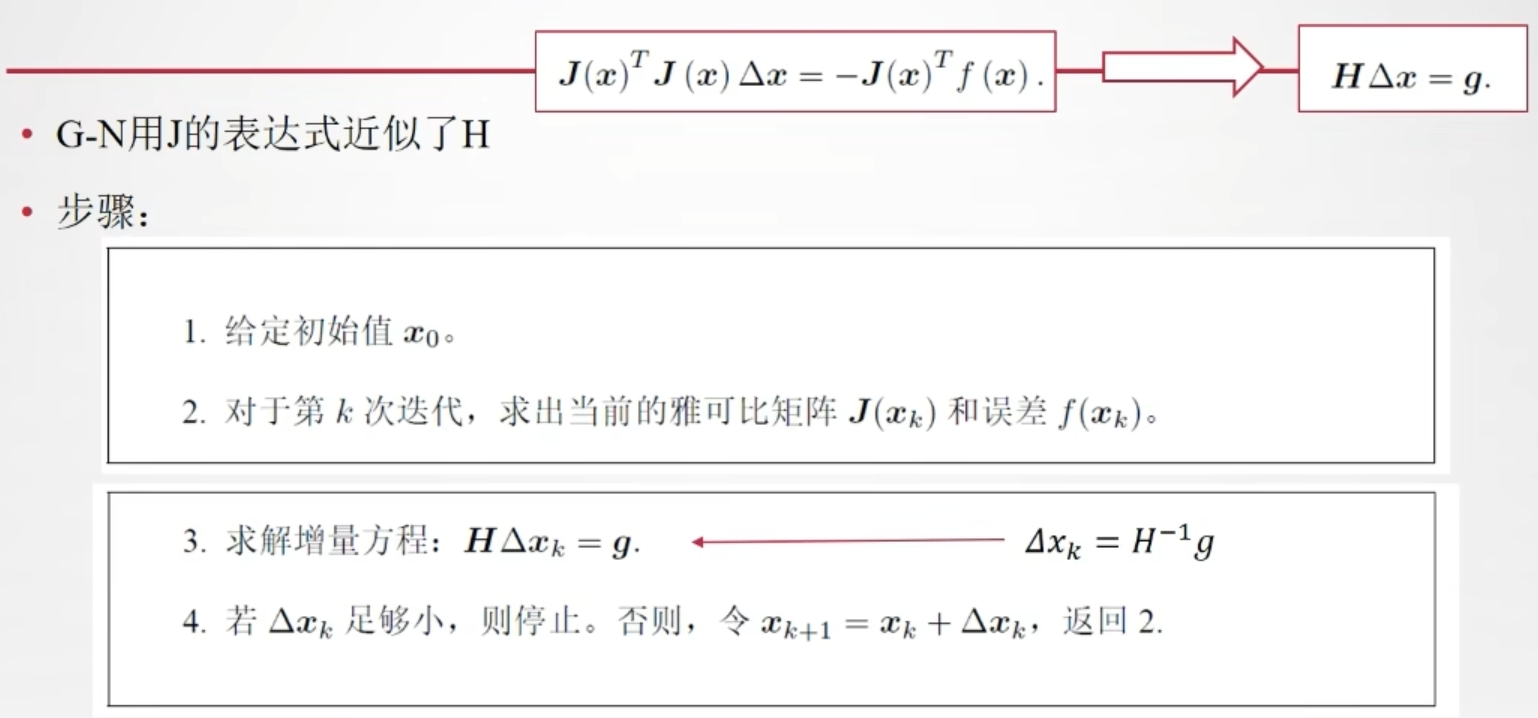

- Gauss-Newton 高斯牛顿
- Levenberg-Marquadt

Gauss-Newton 简单实用，但 $\varDelta x_k=H^{-1}g$ 当中无法保证 H 可逆（二次近似不可靠）

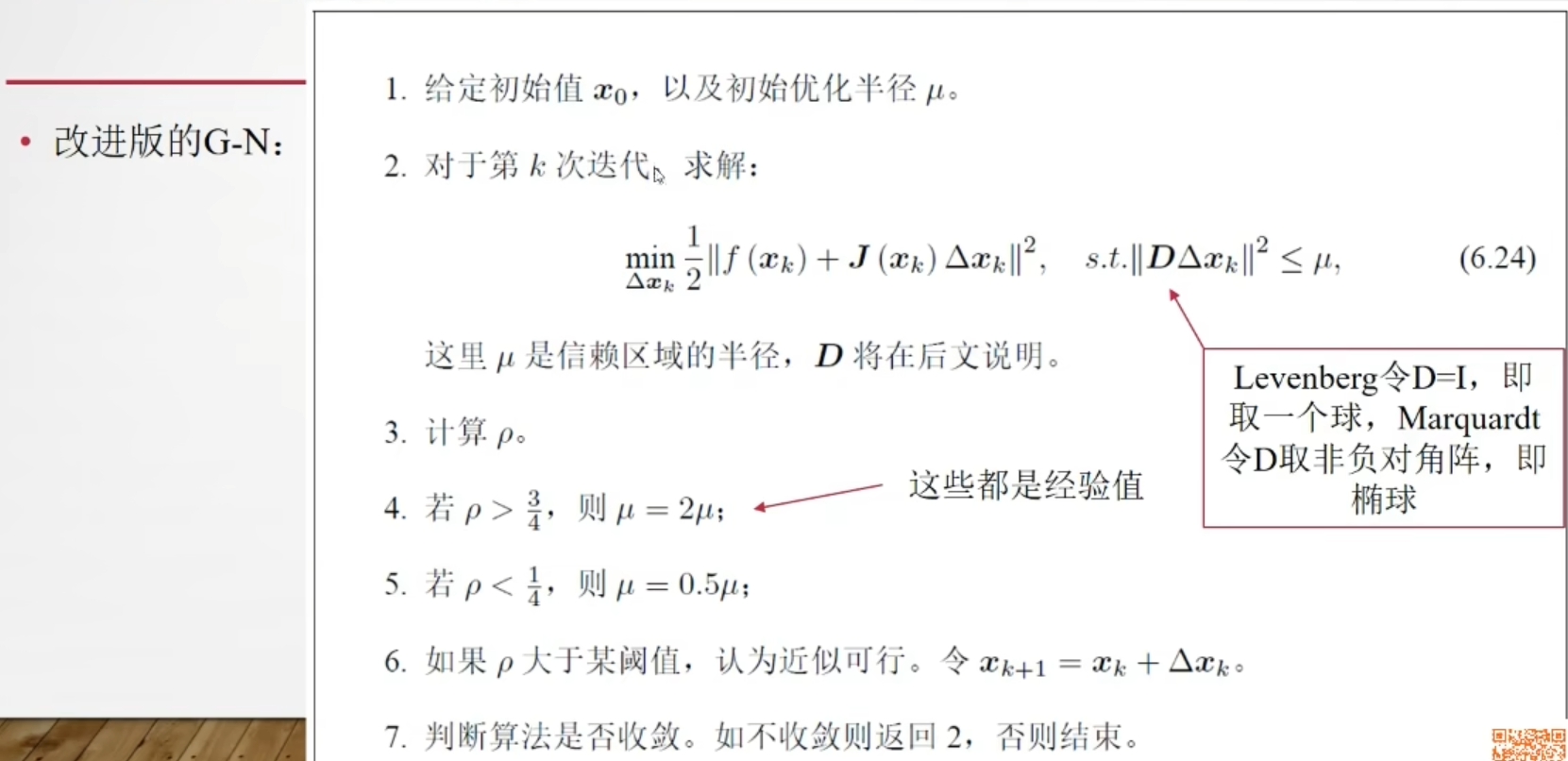

Levenberg-Marquadt 方法一定程度上改善了它
- G-N 属于线搜索方法：先找到方向，再确定长度

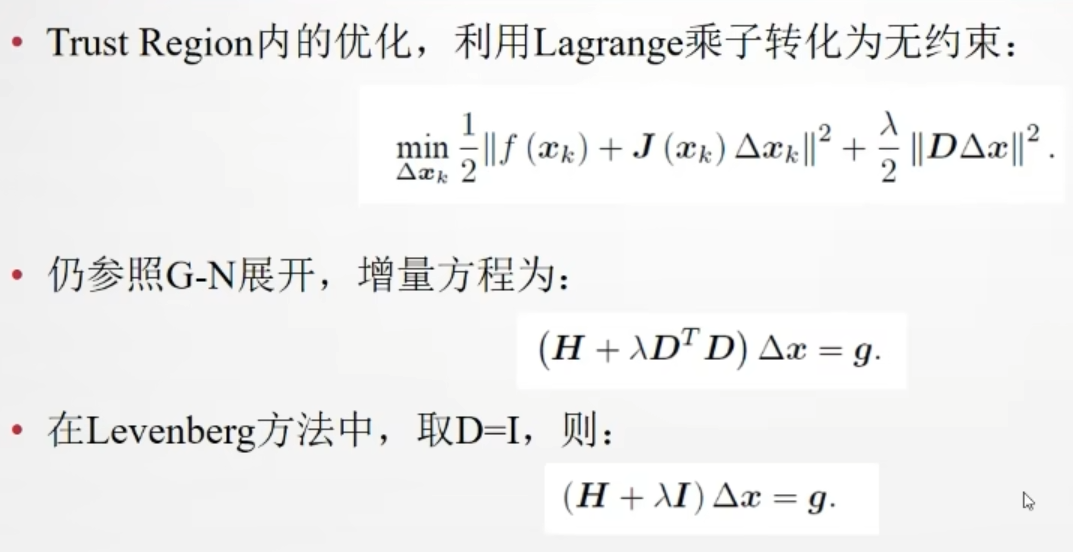

- L-M 属于信赖区域方法（Trust Region），认为近似只在区域内可靠
  - 考虑近似程度的描述\rho=$\frac {f(x+\Delta x)-f(x)} {J(x)\Delta x}$ 实际下降 / 近似下降
  - 若太小，即实际下降 < 近似下降，则认为不可靠，减小近似范围
  - 若太大，即实际下降 > 近似下降，则认为可靠，增加近似范围

💡 $(H+\lambda I)\Delta x=g$

LM 相比于 GN，能够保证增量方程的正定性

即认为近似只在一定范围内成立，如果近似不好则缩小范围

从增量方程上来看，可以看成一阶和二阶的混合

参数 $\lambda$ 控制着两边的权重

小结

非线性优化的主要方法：最速下降、牛顿、G-N、L-M、DogLeg 等
与线性规划不同，非线性需要针对具体问题具体分析
问题非凸时，对初值敏感，会陷入局部最优
- 目前没有非凸问题的通用最优值的寻找办法
- 问题凸时，二阶方法通常一两步就能收敛

实践：CERES

实验：曲线拟合
设曲线方程： $y=exp(ax^2+bx+c)+w$
我们希望得到一些带噪声的样本数据：x，y
希望拟合（回归）曲线参数：a，b，c

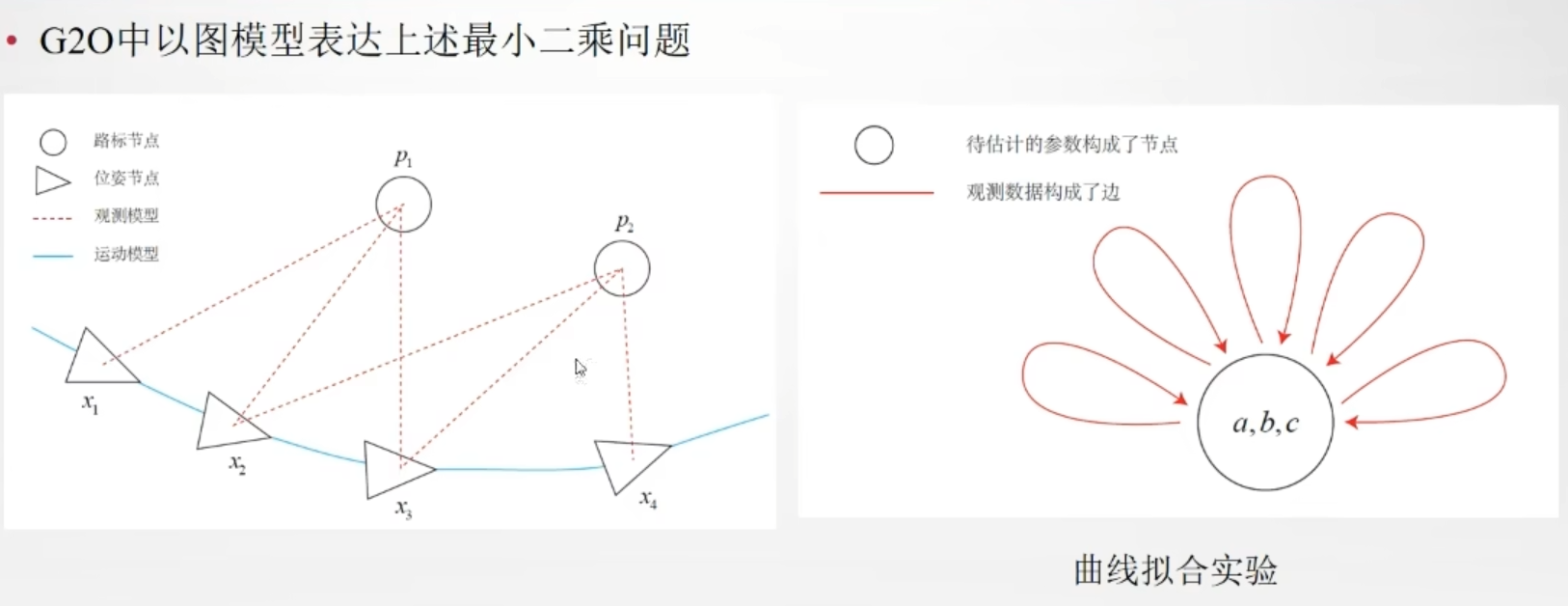

实践：G2O

# 视觉里程计

# 特征点法

在经典 SLAM 模型中是以位姿和路标（Landmark）来描述 SLAM 过程。

路标是三维空间中固定不变的点，能够在特定位姿下观测到

路标点数量充足，以实现良好的定位
路标点具有较好的区分性，以实现数据关联

在视觉 SLAM 中，可利用图像特征点作为 SLAM 中的路标

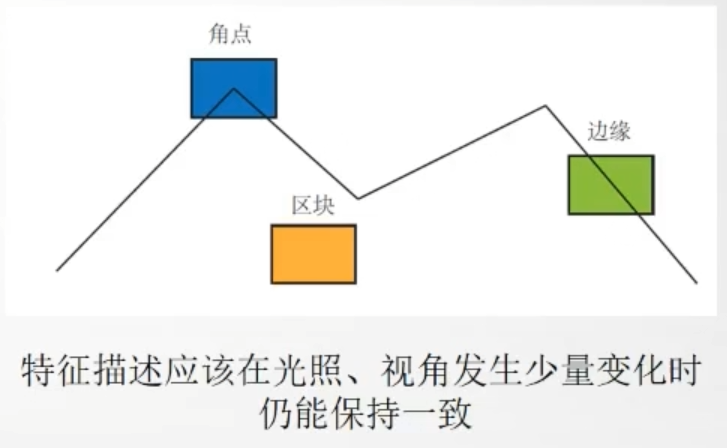

特征点：图像中具有代表性的部分

可重复性
可区别性
高效
本地

特征点的信息

位置、大小、方向、评分等──关键点
特征点周围的图像信息──描述子
- 例子：SIFT/SURF/ORB 见 OpenCV features2d 模块

例子：ORB 特征

关键点：Oriented FAST

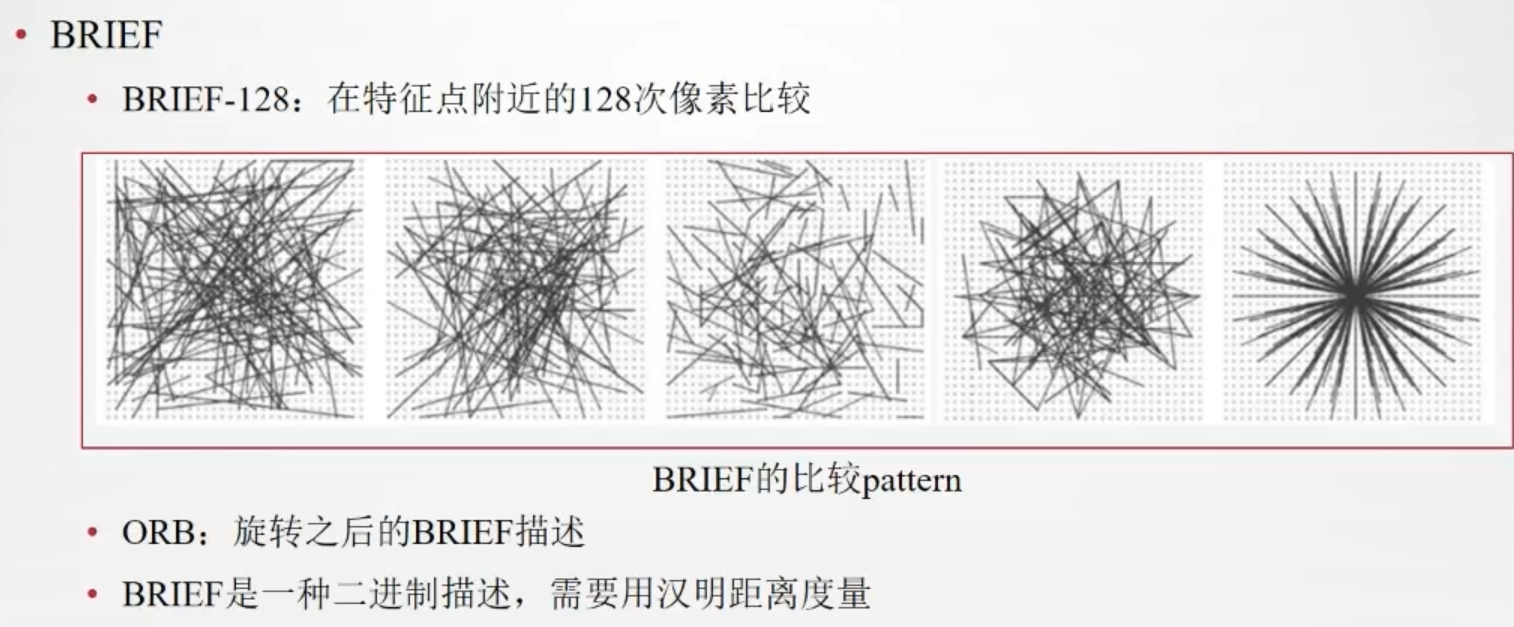

描述：BRIEF

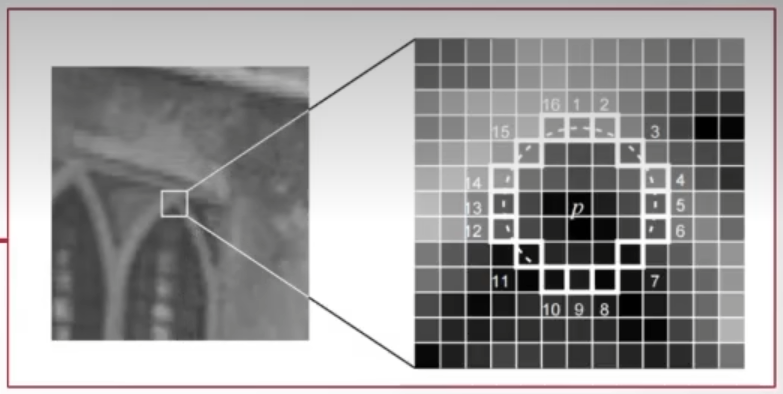

FAST

连续 N 个点的灰度值大于中间点

Oriented FAST

在 FAST 基础上计算旋转

特征匹配

通过描述子的差异判断哪些特征为同一个点
- 暴力匹配：比较图 1 中每个特征和图 2 特征的距离
- 加速：快速最近邻（FLANN）

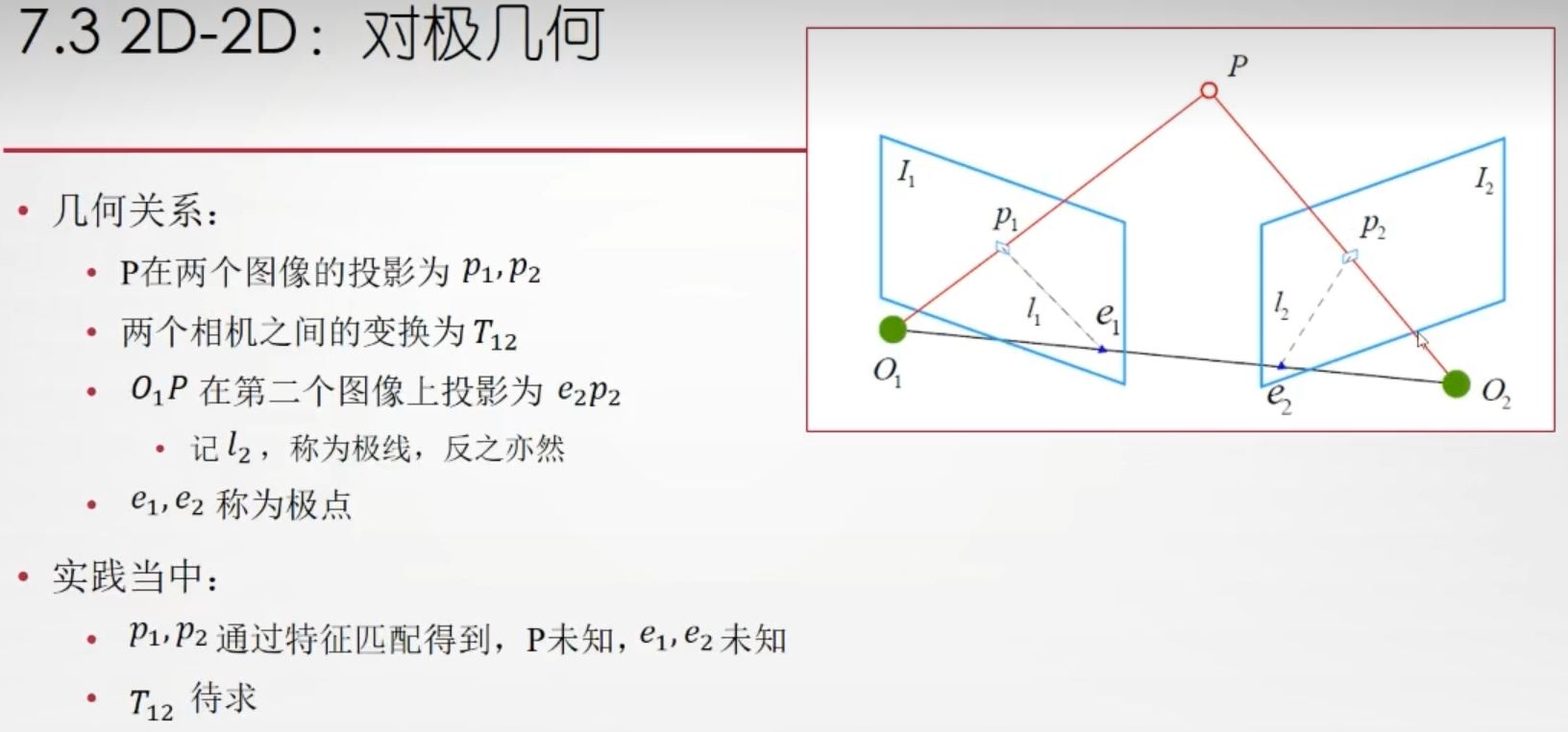

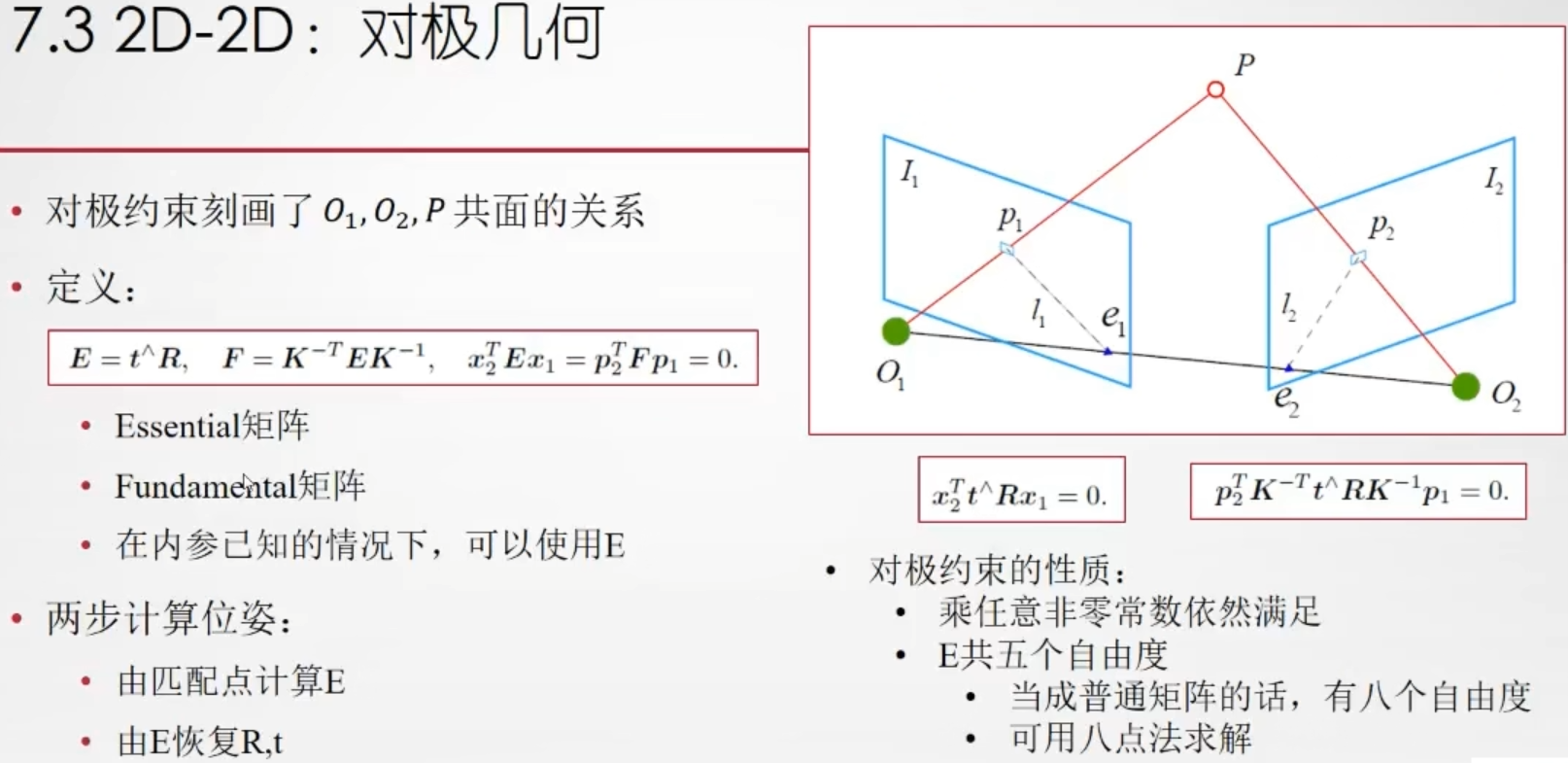

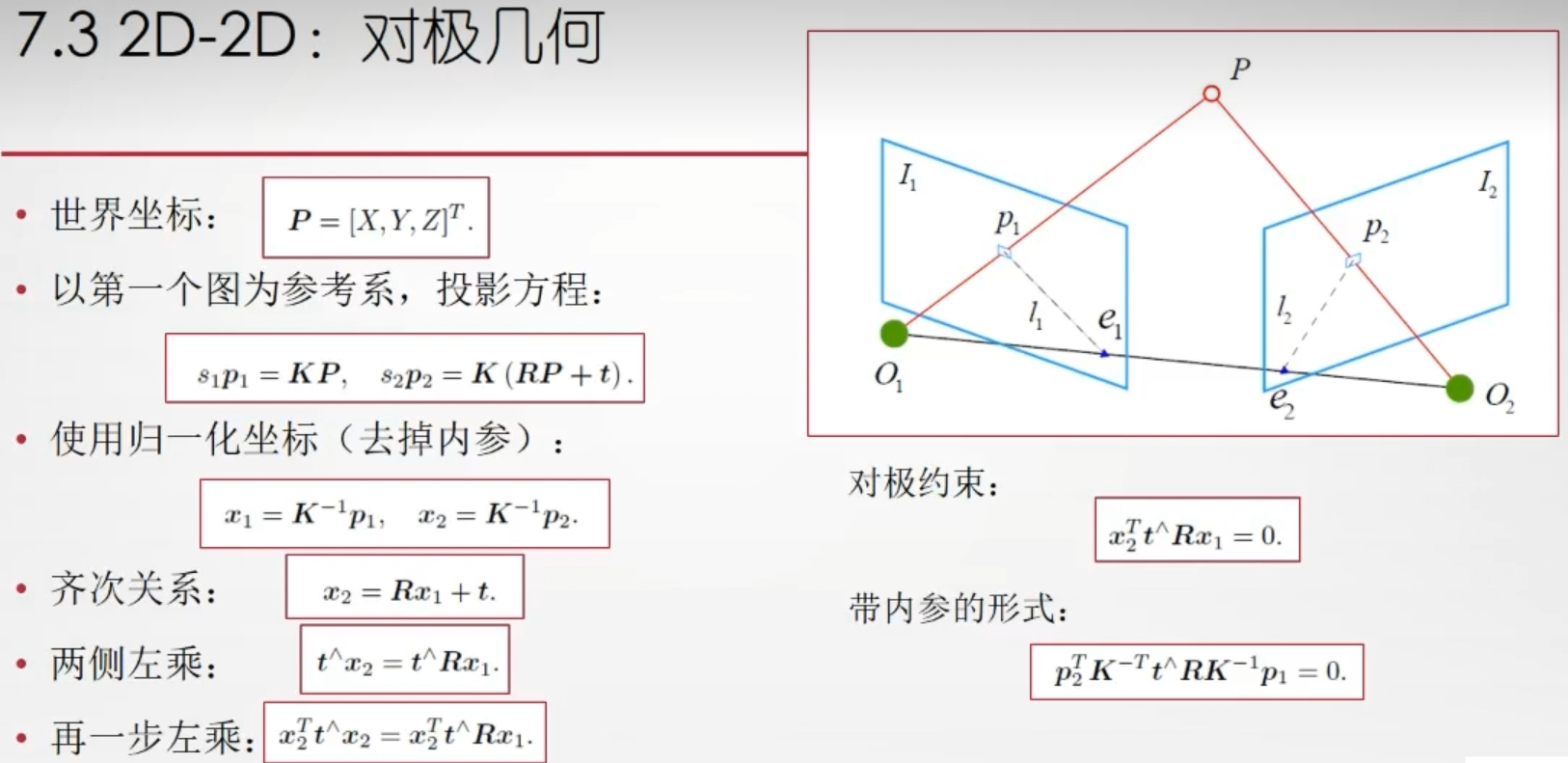

# 2D-2D：对极几何

特征匹配之后，得到了特征点之间的对应关系

如果只有两个单目图像，得到 2D-2D 间的关系──对极几何

如果匹配的是帧和地图，得到 3D-2D 间的关系──PnP

如果匹配的是 RGB-D 图，得到 3D-3D 间的关系──ICP

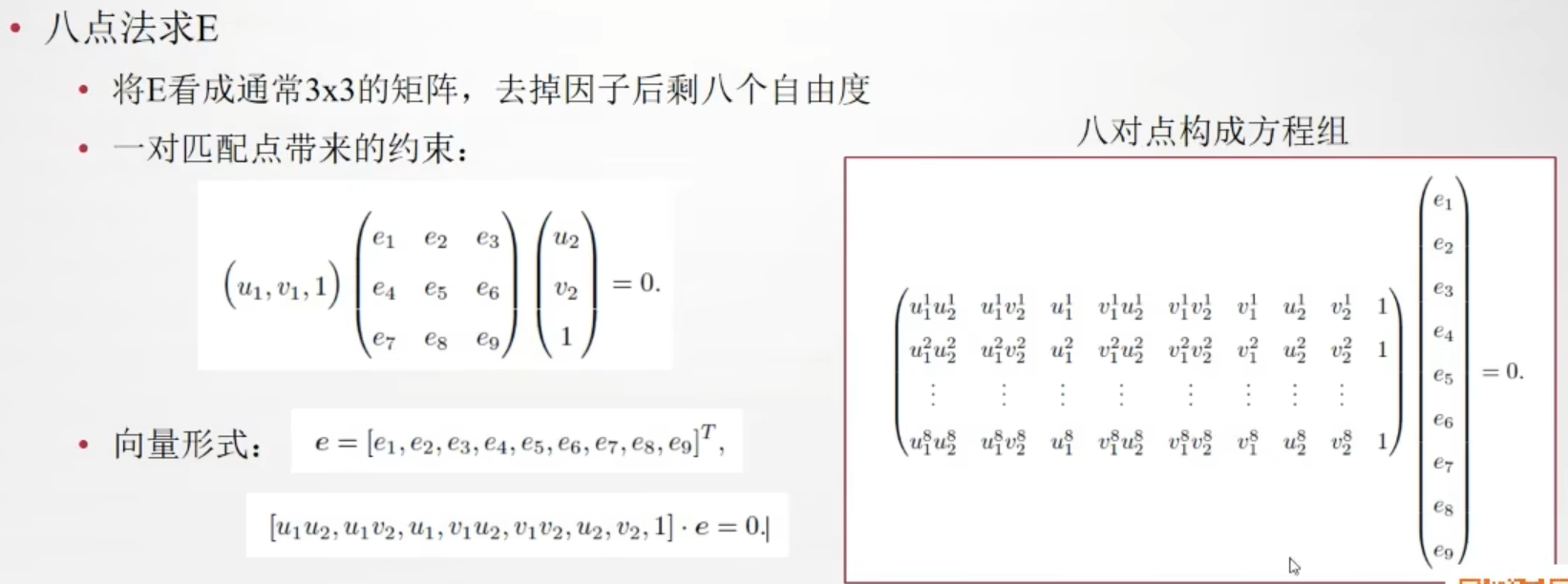

八点法的讨论

用于单目 SLAM 的初始化
尺度不确定性，归一化 t 或特征点的平均深度
纯旋转问题：t=0 时无法求解
多于八对点时：最小二乘或 RANSAC

小结

2D-2D 情况下，只知道图像坐标之间的对应关系

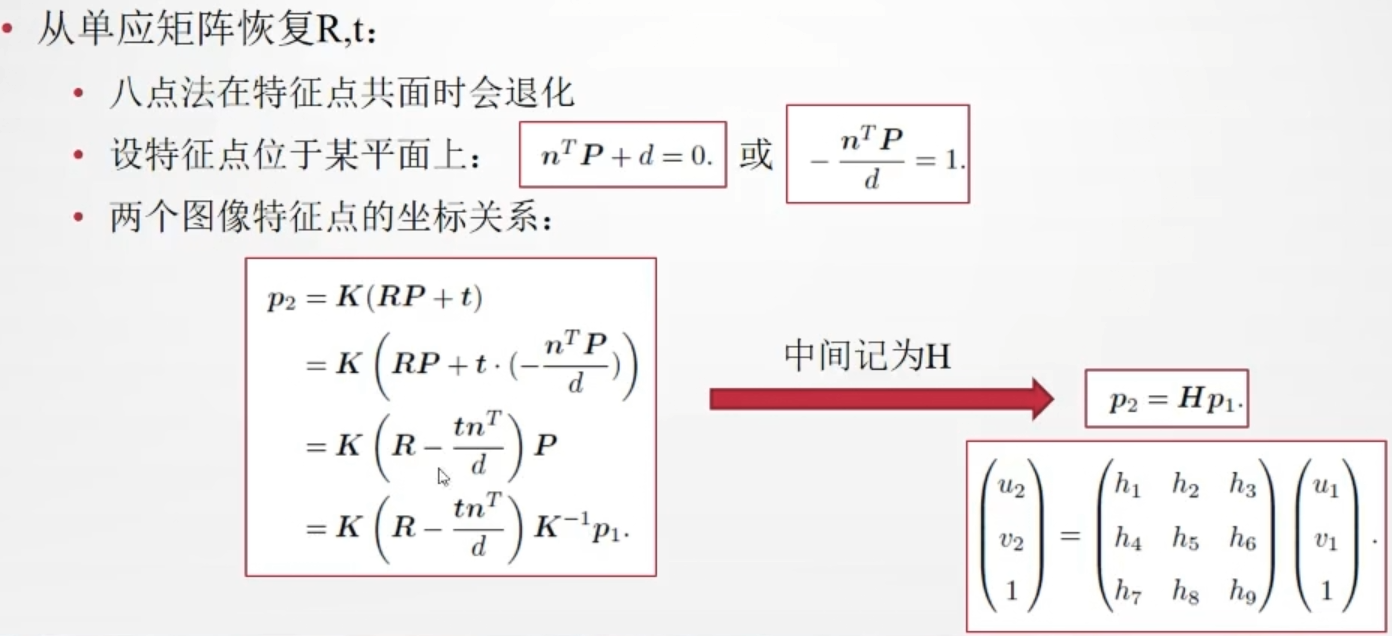

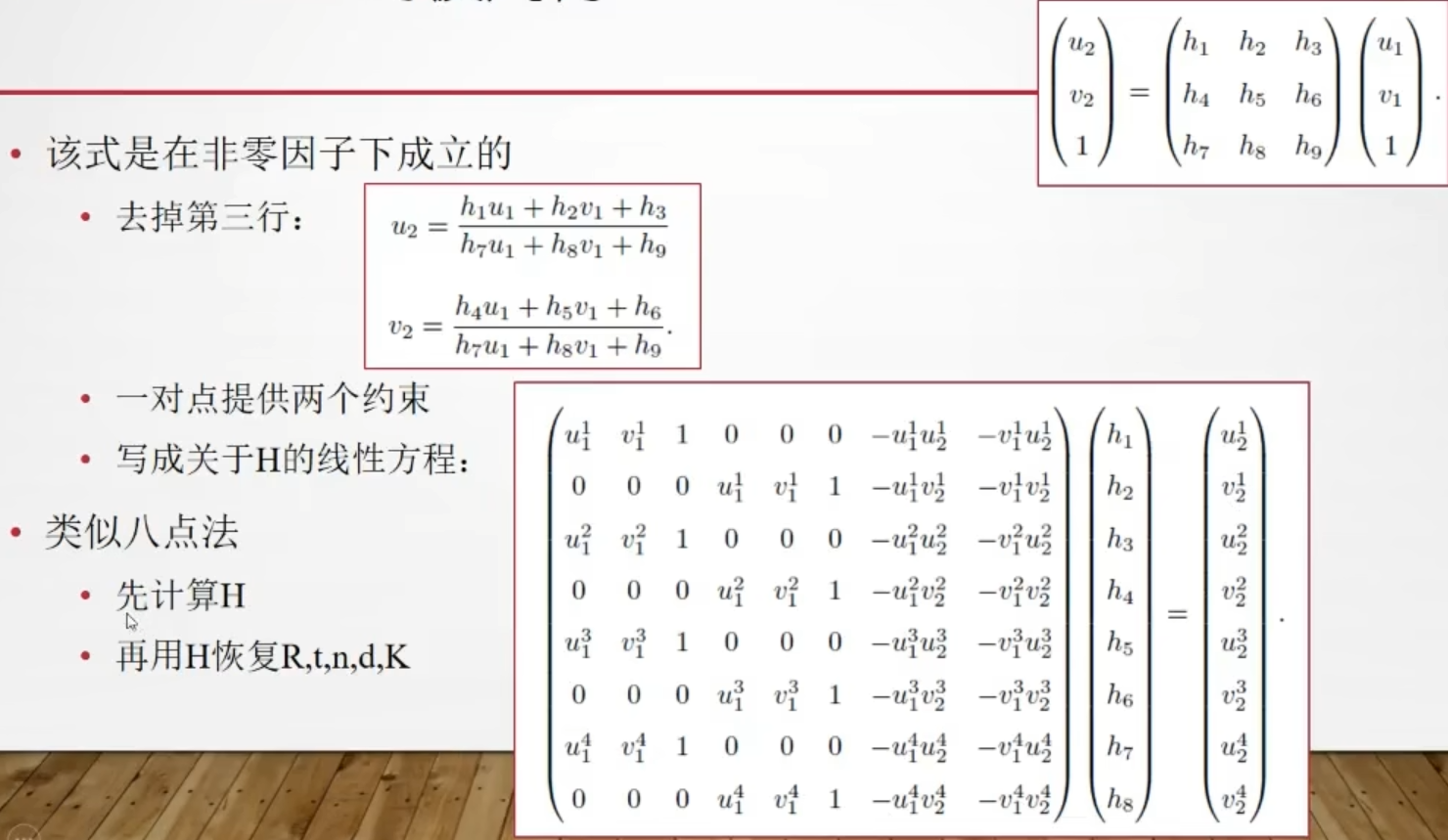

当特征点在平面上时（例如俯视或仰视），使用 H 恢复 R,t
否则，实用 E 或 F 恢复 R,t

求得 R,t 后：

利用三角化计算特征点的 3D 位置（即深度）

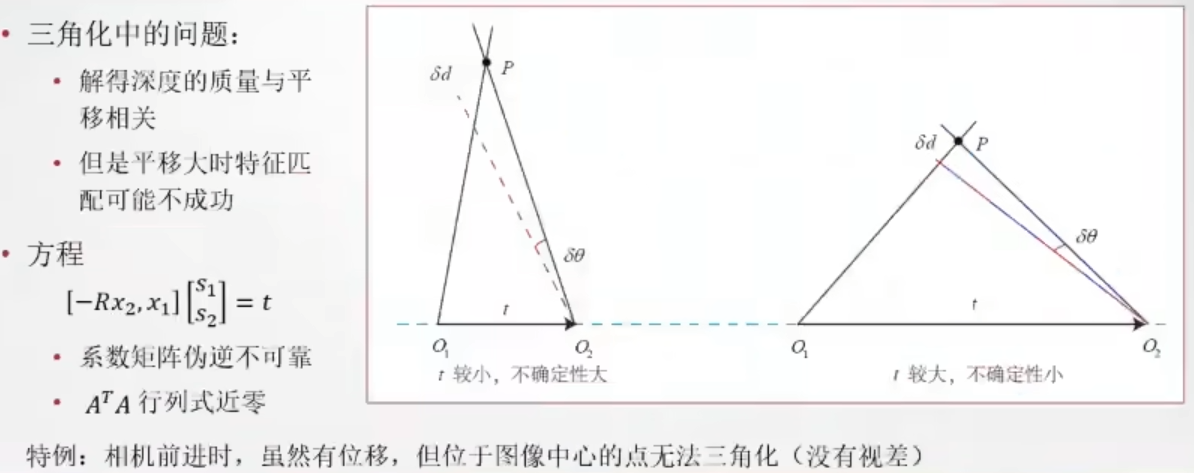

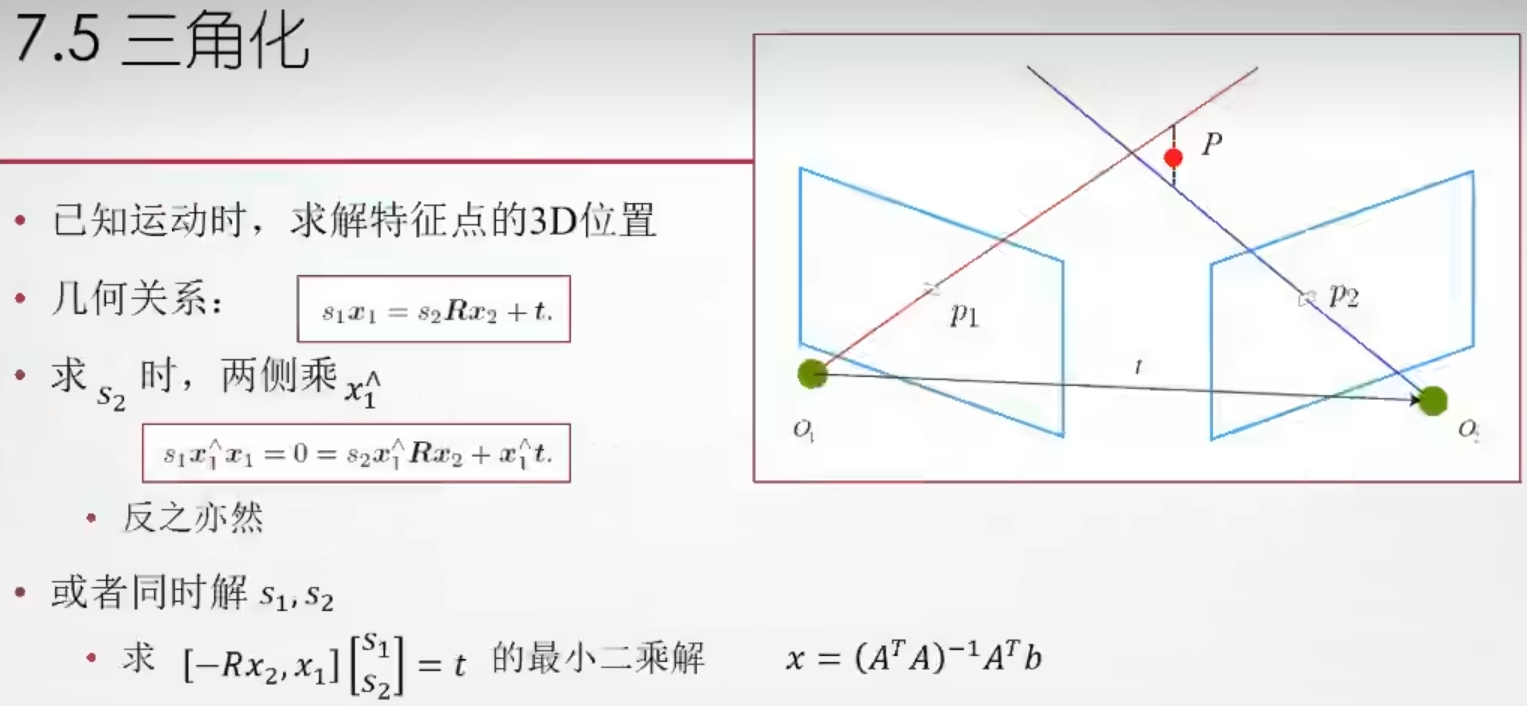

# 三角化

# 3D-2D：PNP

已知 3D 点的空间位置和相机上的投影点，求相机的旋转和平移（外参）

代数的解法 / 优化的解法：

代数的：DLT/P3P/EPnP/UPnP/……
优化的：Bundle Adjustment

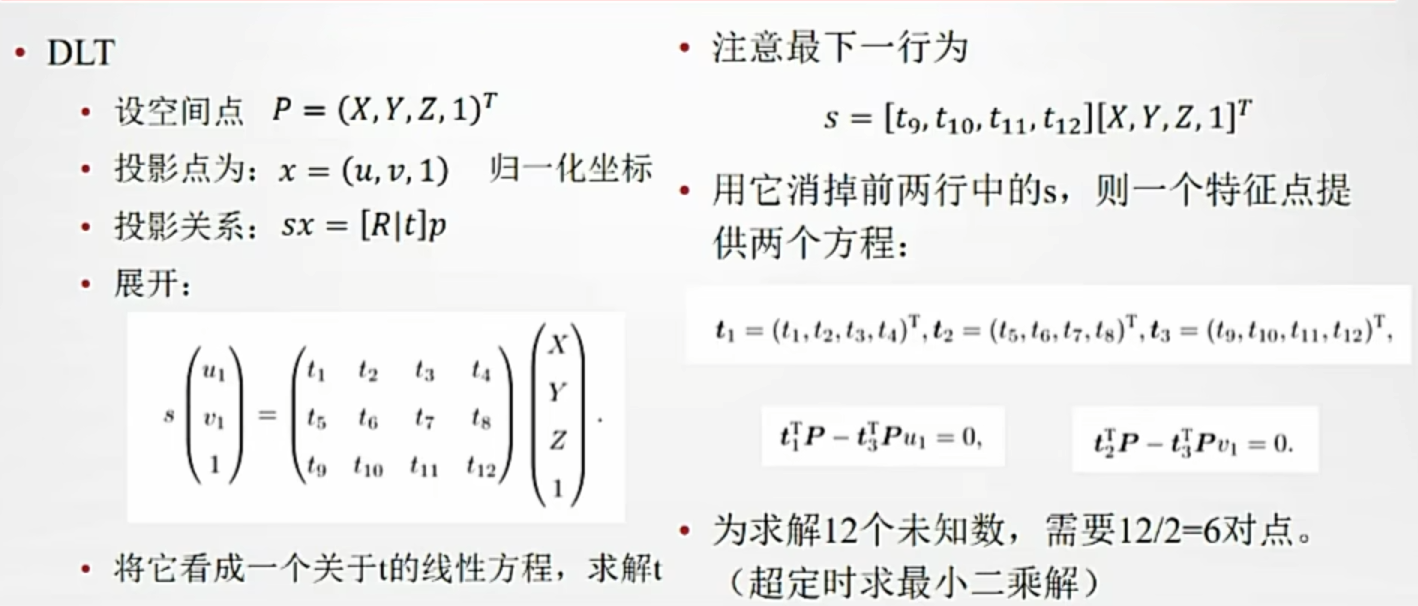

DLT 将 R,t 看成独立的未知量，忽略了 R 本身正交且行列式为 1 的性质，所以其结果不一定都符合，所以在求出结果后，需要将 t 组成的矩阵投影回 SO (3)（通常用 QR 分解实现）；此外也可代入内参矩阵 K，但 SLAM 中一般假设 K 已知，所以这里没有代入。

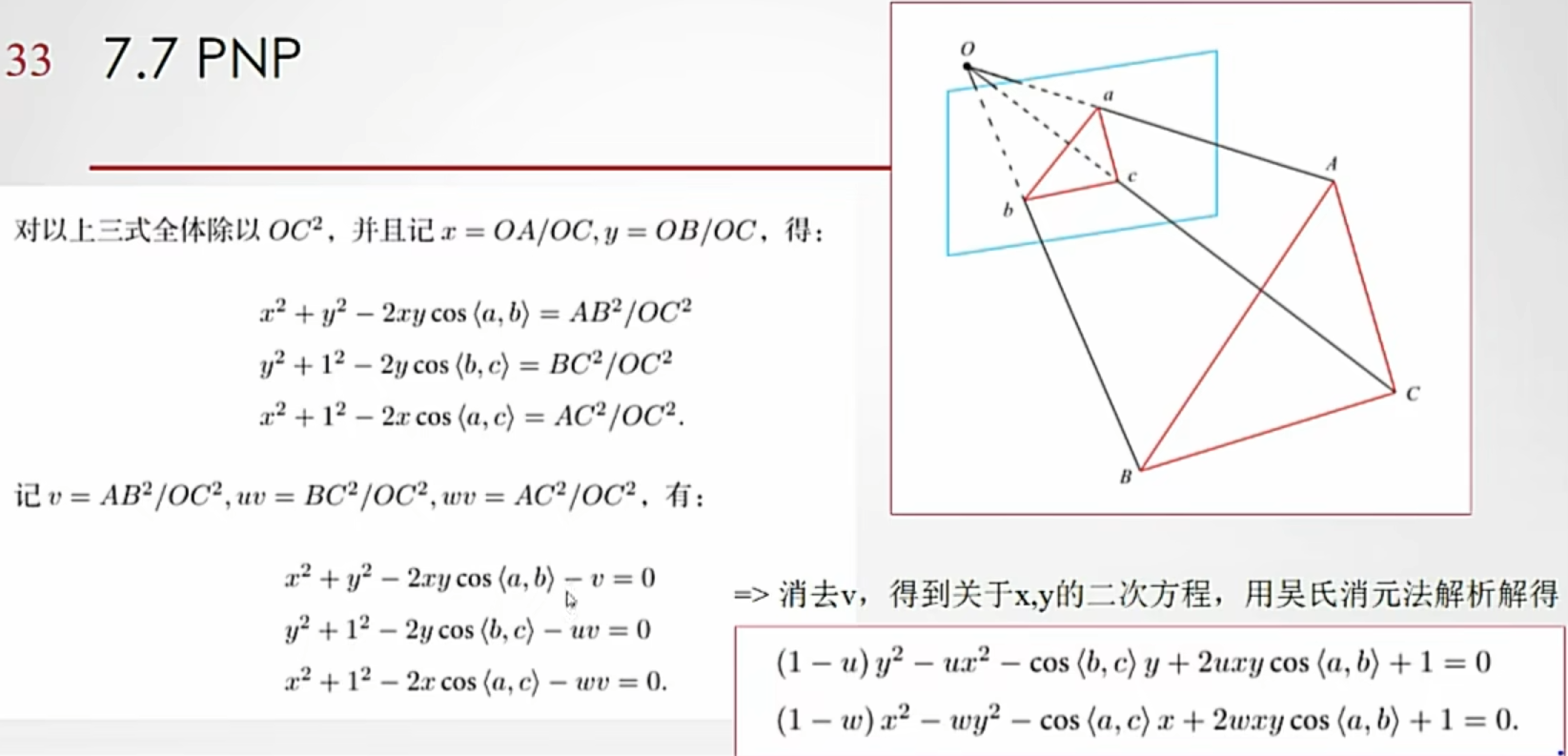

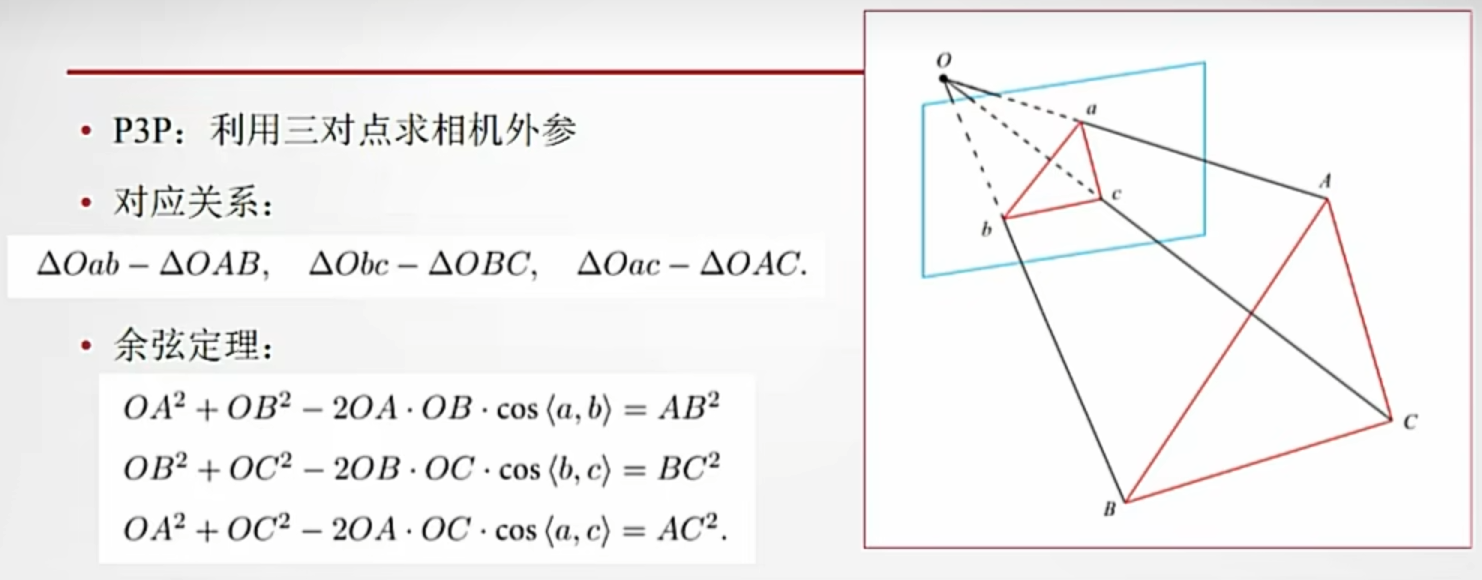

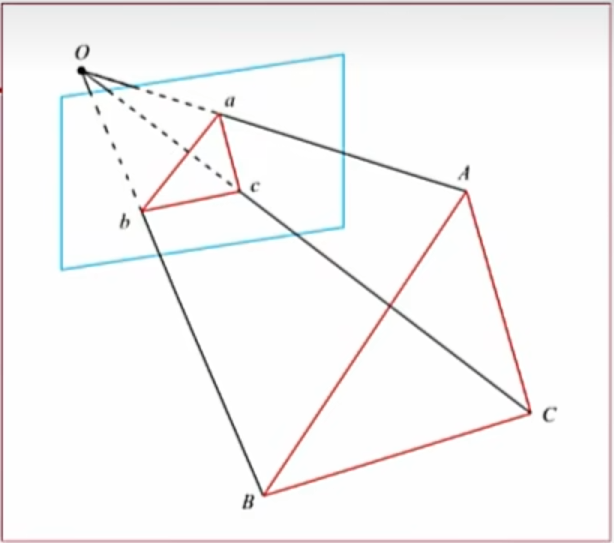

# P3P

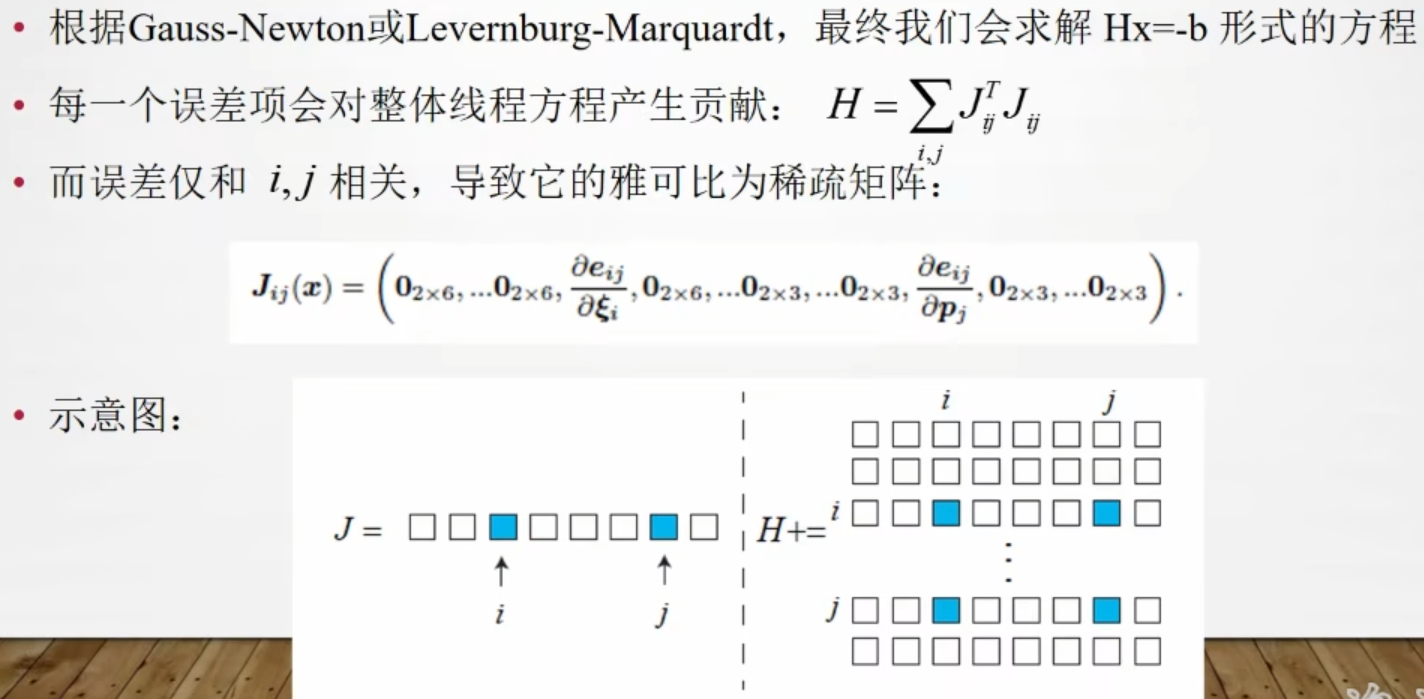

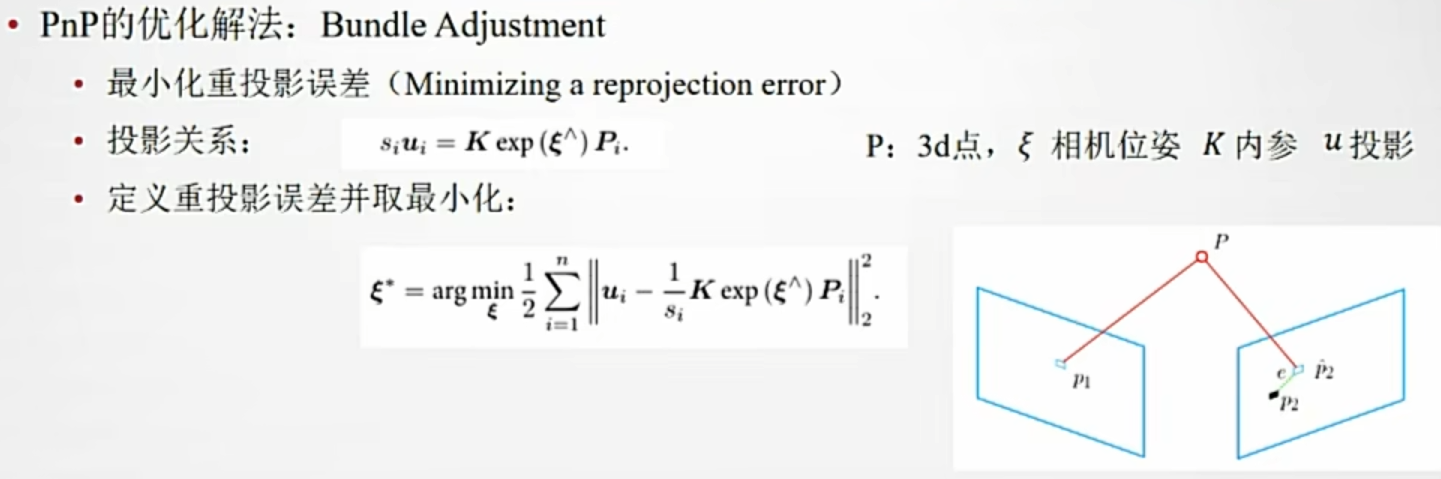

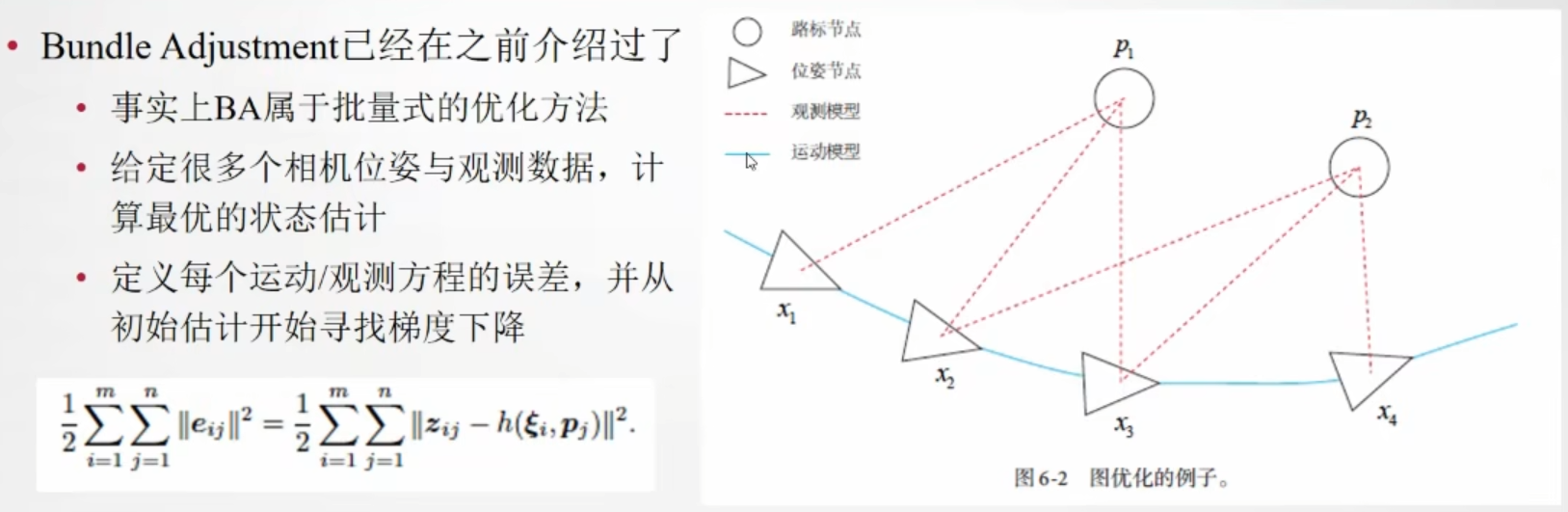

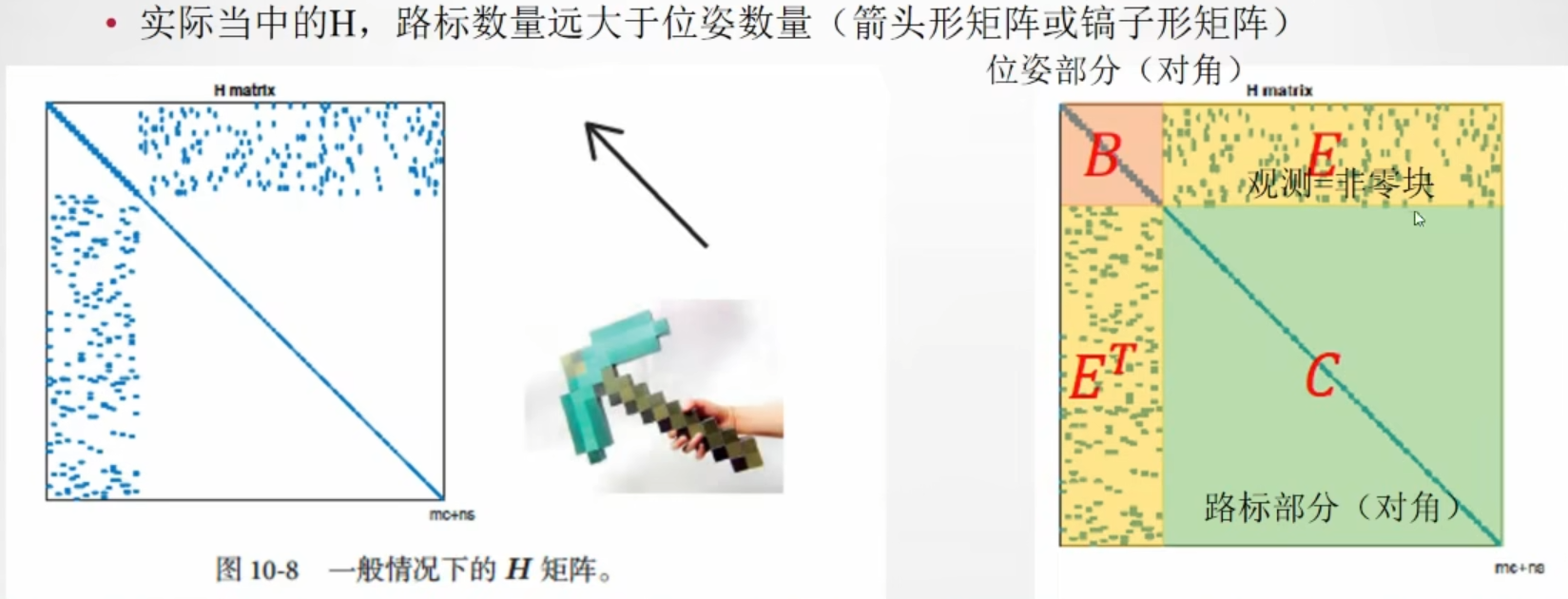

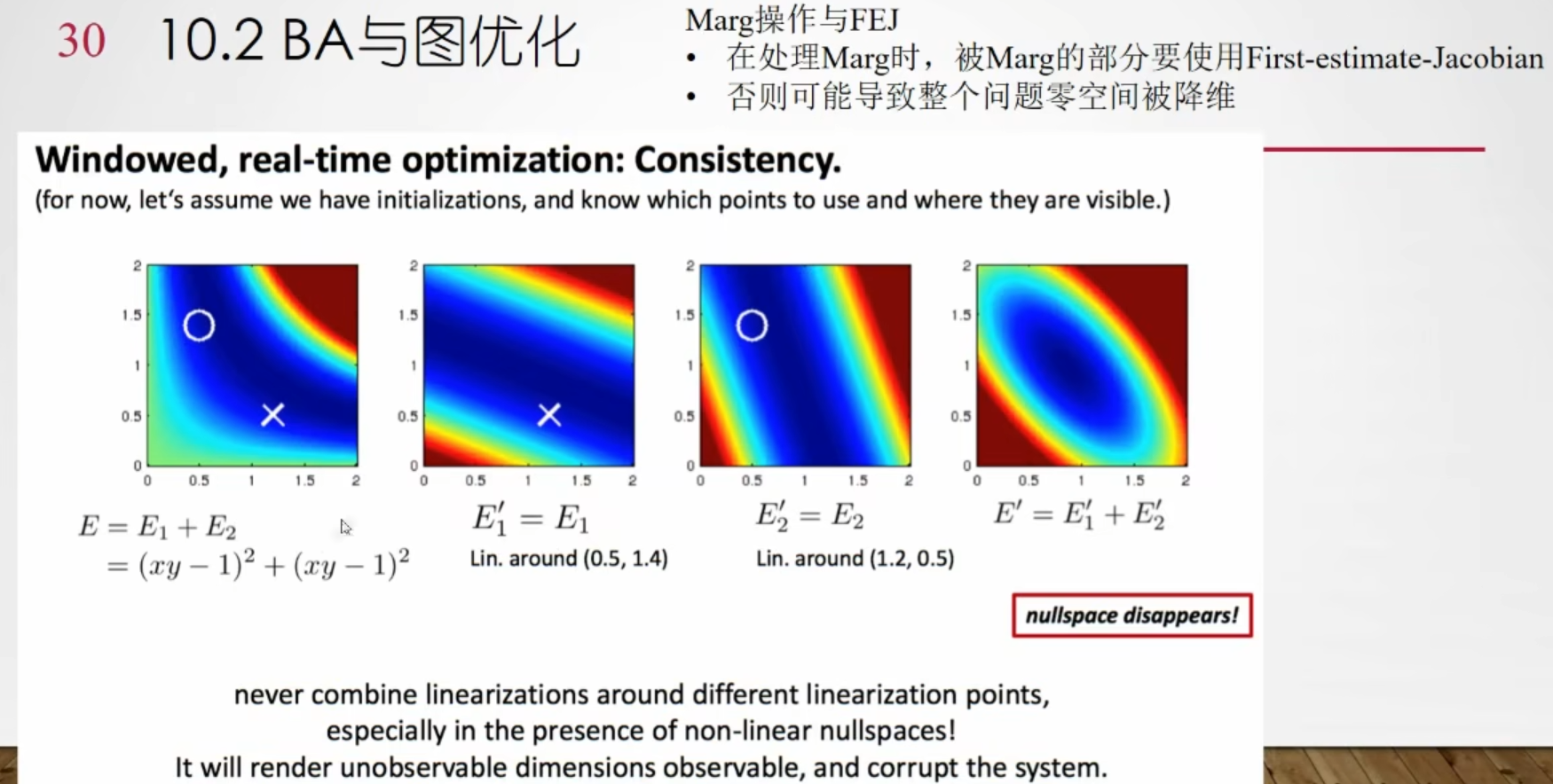

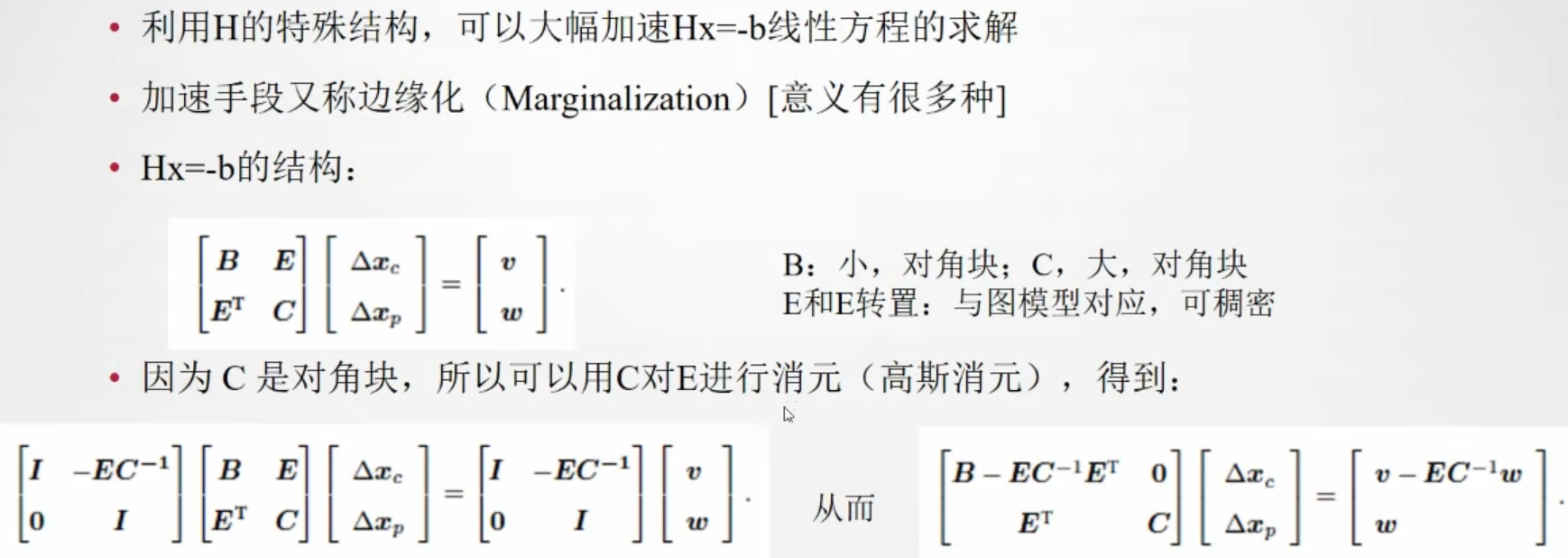

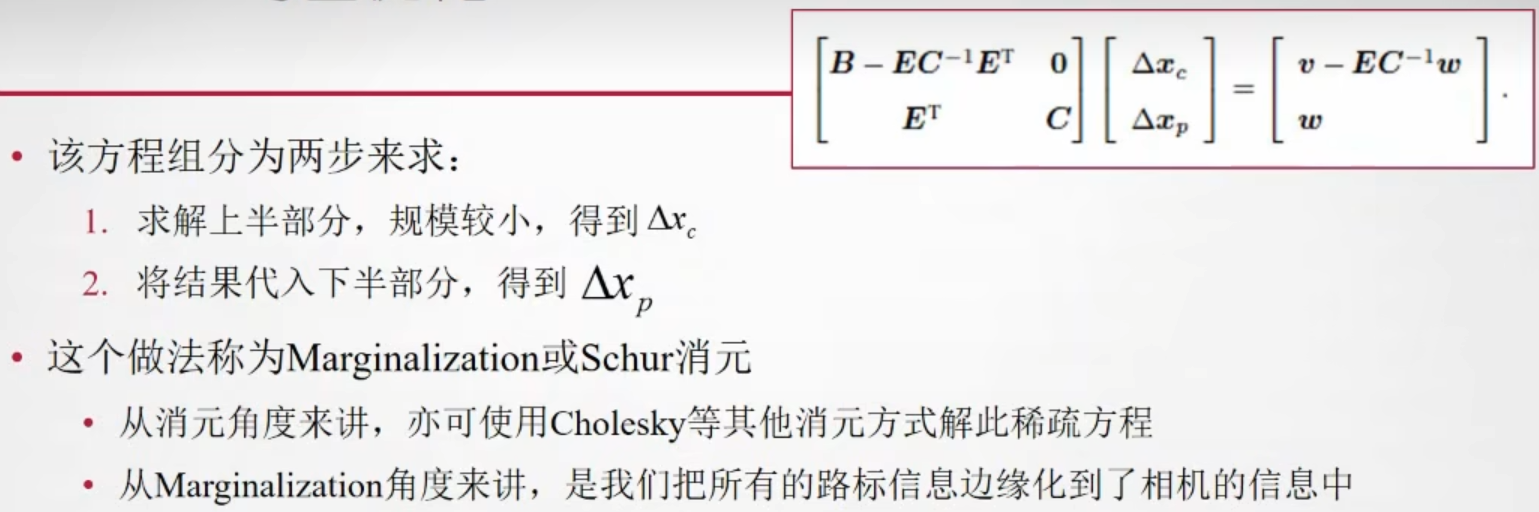

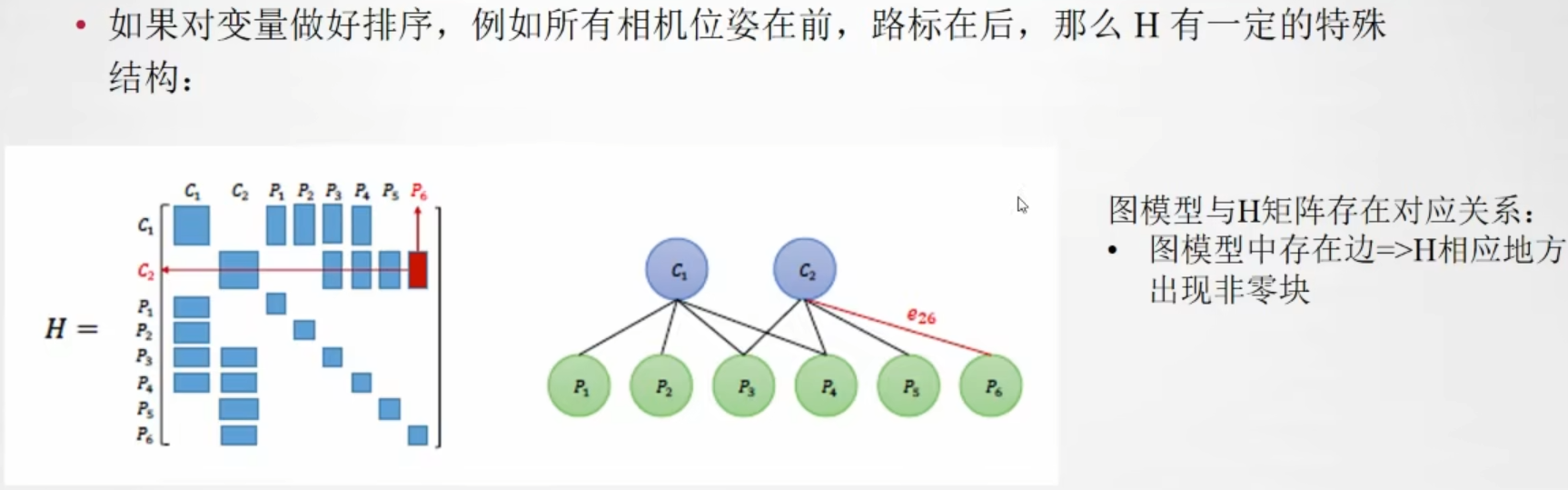

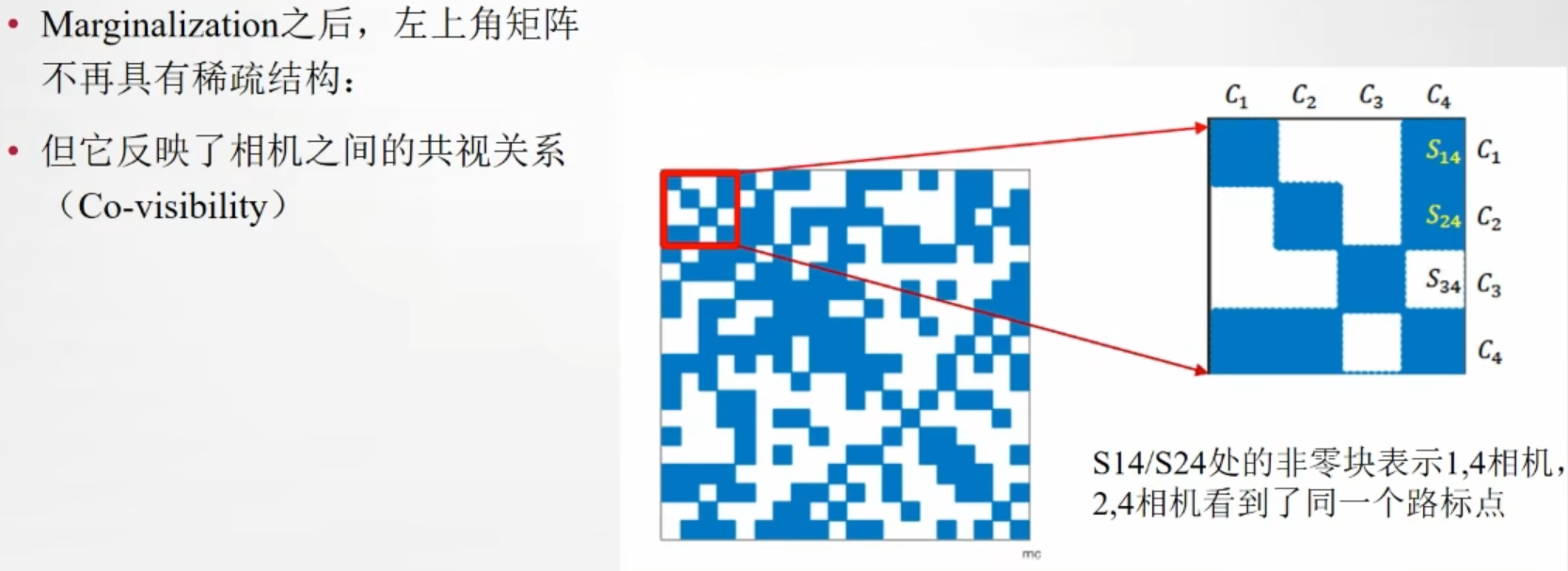

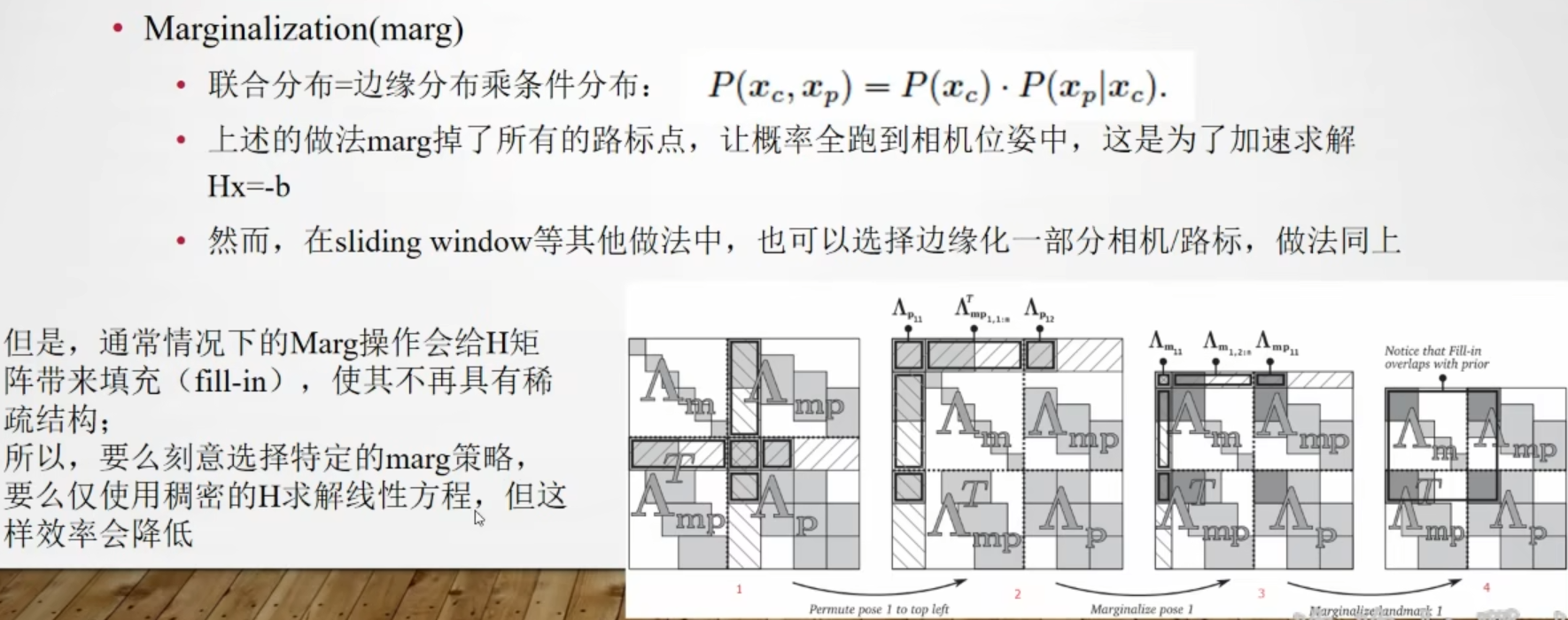

# Bundle Adjustment

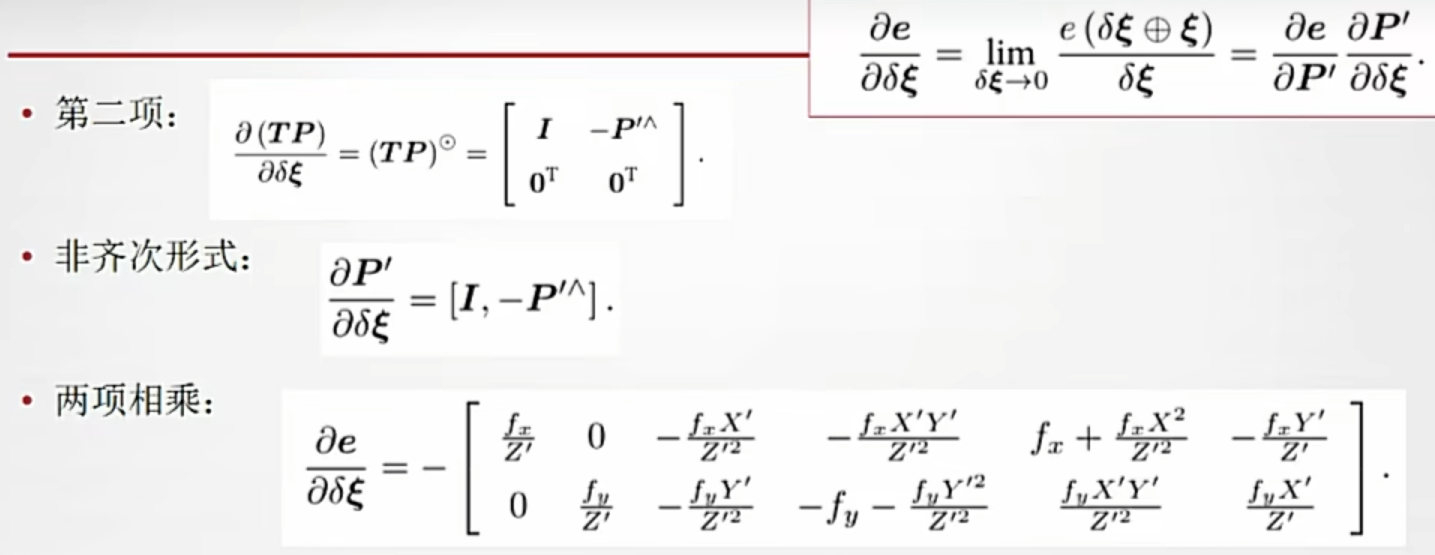

已知 3D 点 P，但是由于相机的旋转和平移的初始值不是很好，即外参（李代数）存在一定的误差。 $P_2$ ：本该投影到的位置；\^{P_2}：实际投影到的位置；e：误差。尽量让误差最小化使得相机的旋转和平移达到一个比较优化的值。

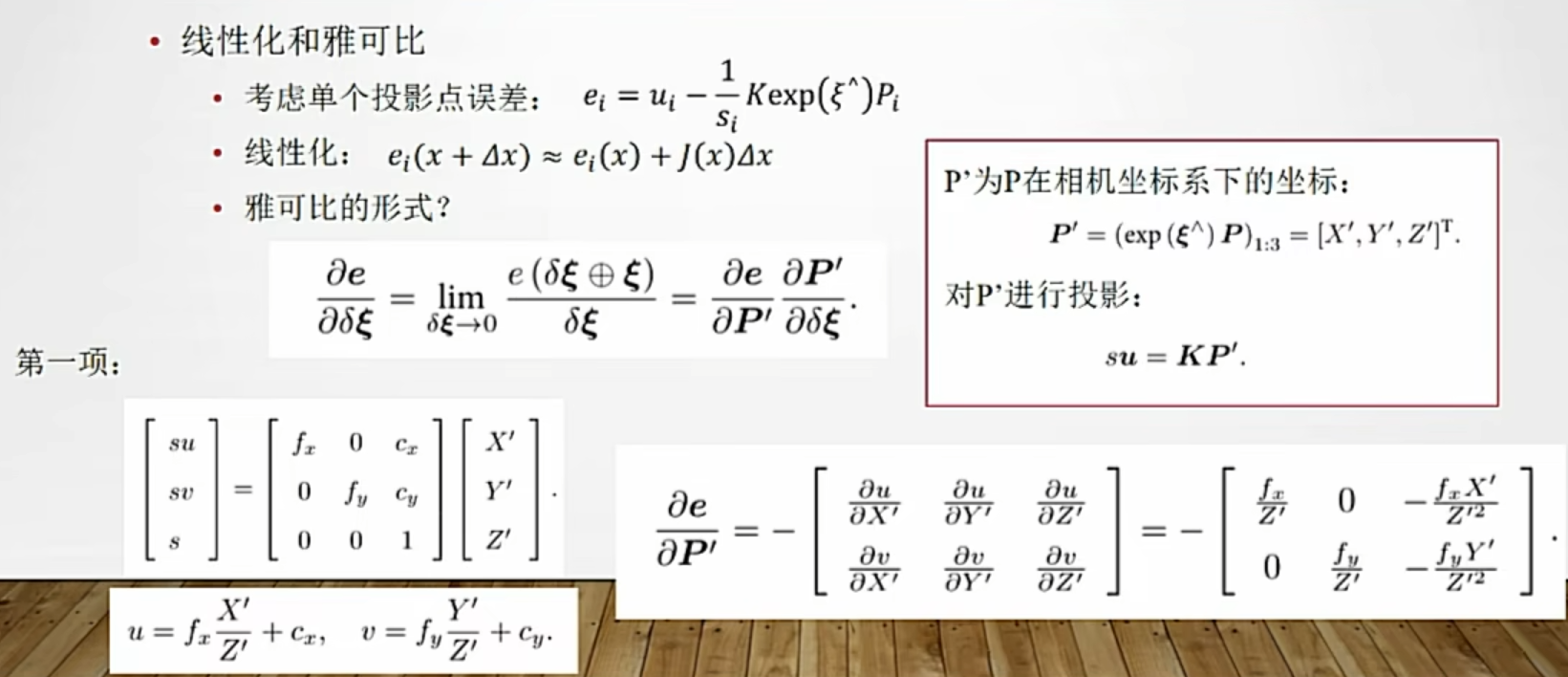

令误差为等式左右两边相减，问题在于如何去求误差关于相机位姿的导数，或者，按照哪个方向去优化相机的位姿（旋转 + 平移），即相机位姿发生变化时，误差会往哪个方向变？

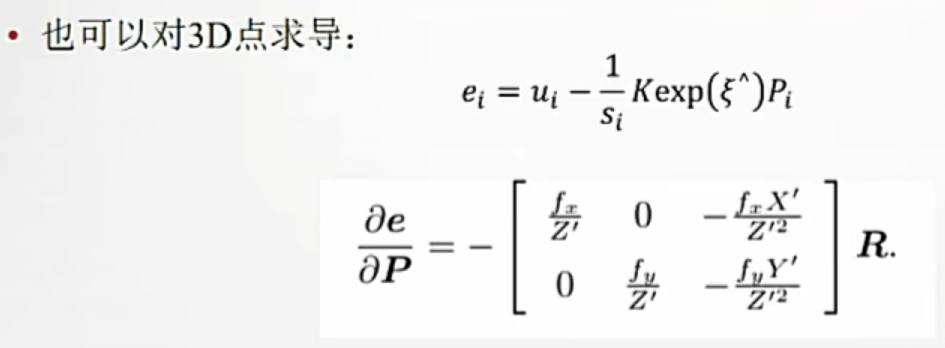

假如，此时不光相机位姿不知道，连 3D 点都不知道，也就是说 3D 点也是会变的，那么可以直接对 3D 点求导，去推误差关于 3D 点的变化。

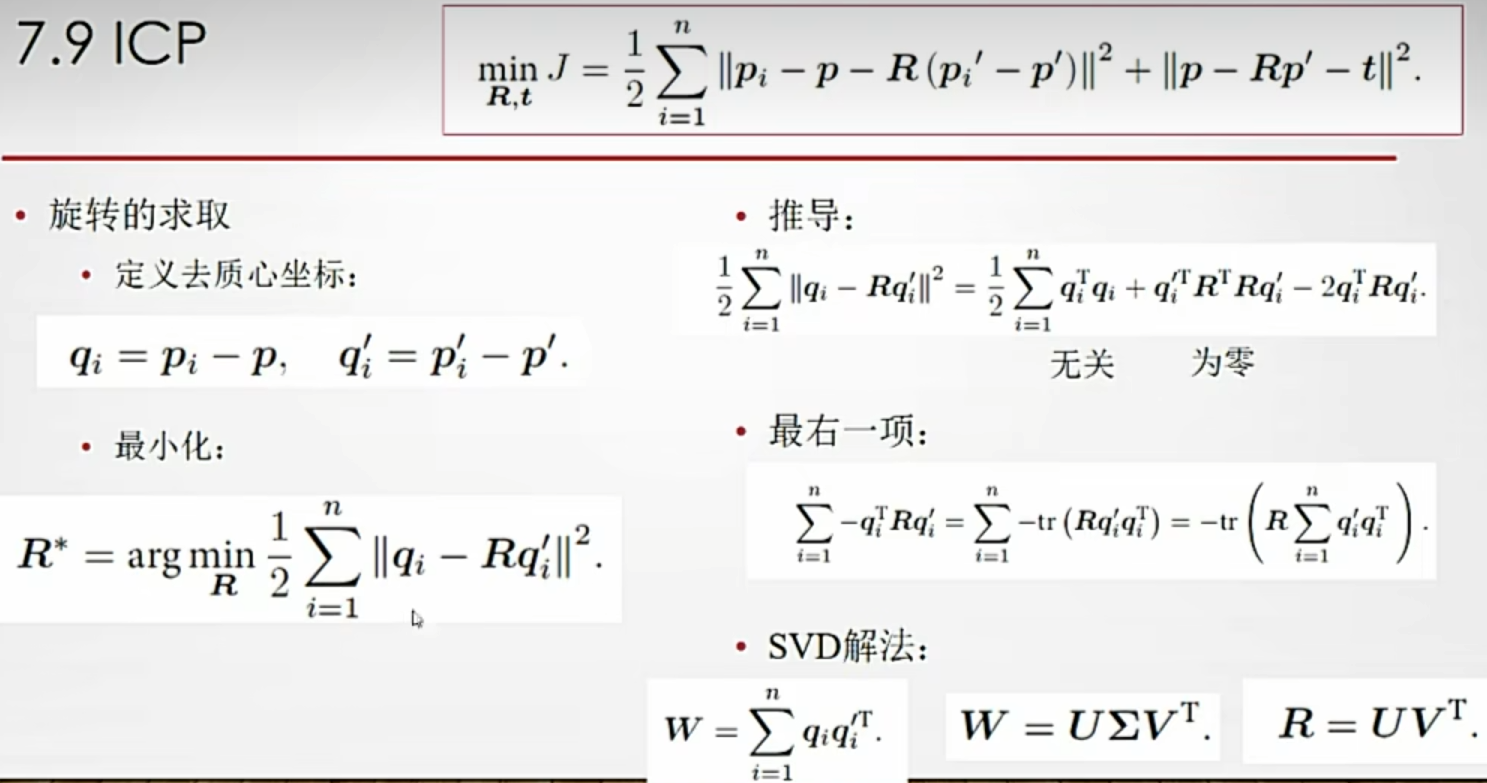

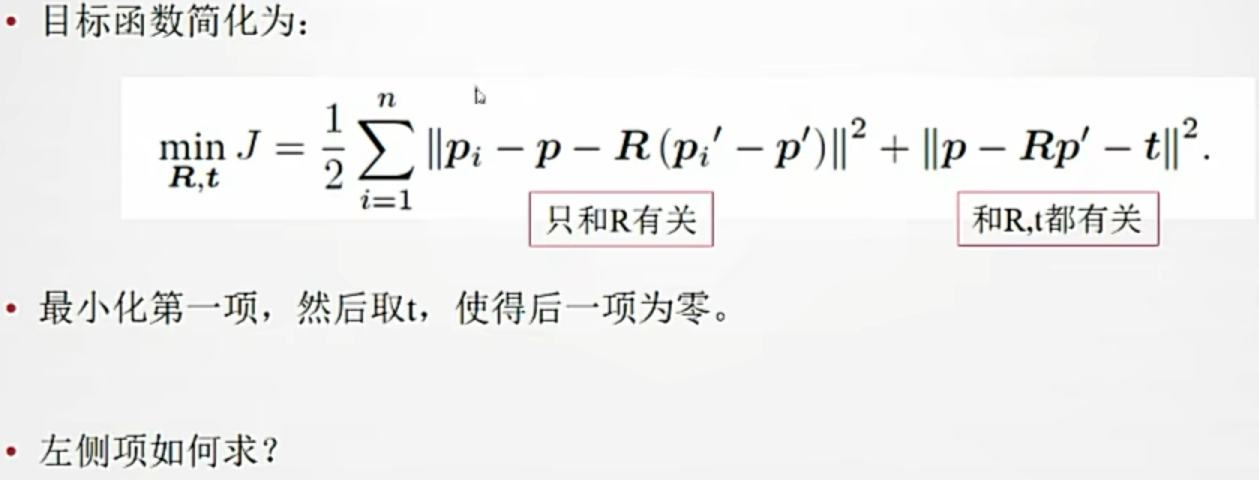

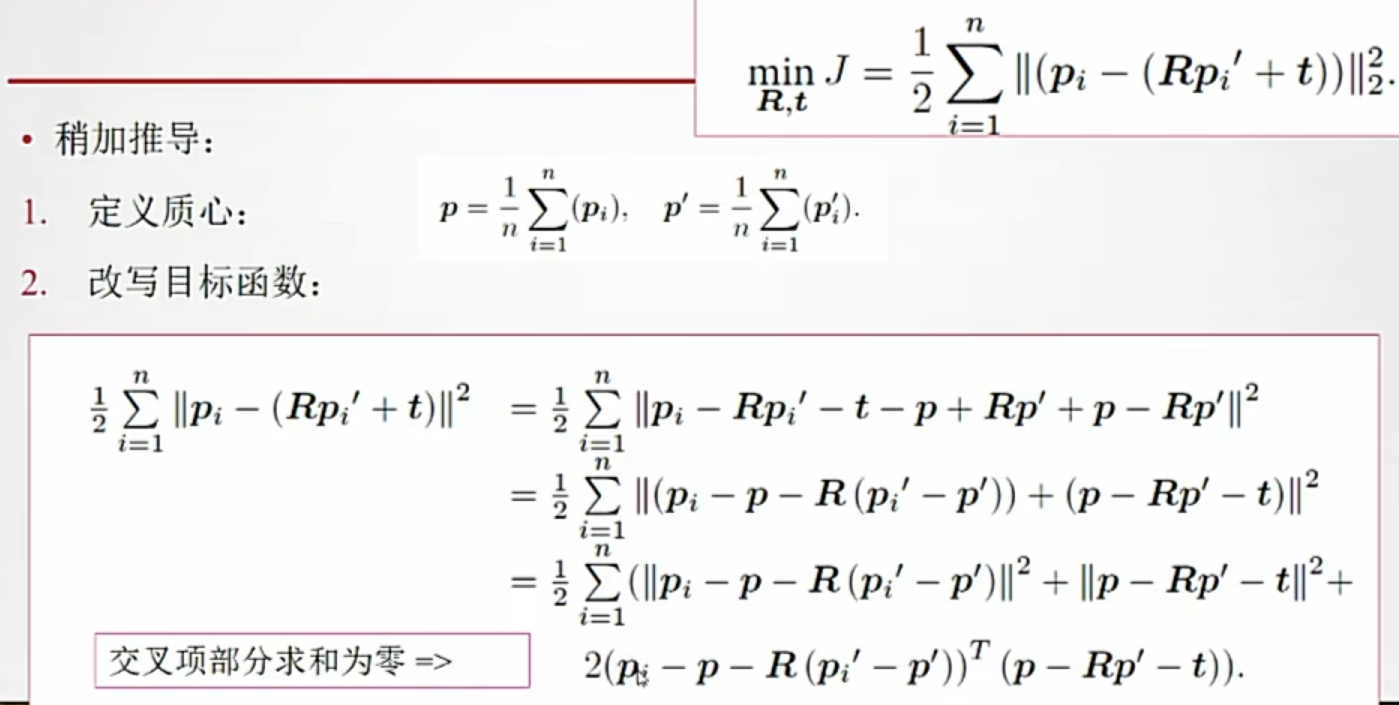

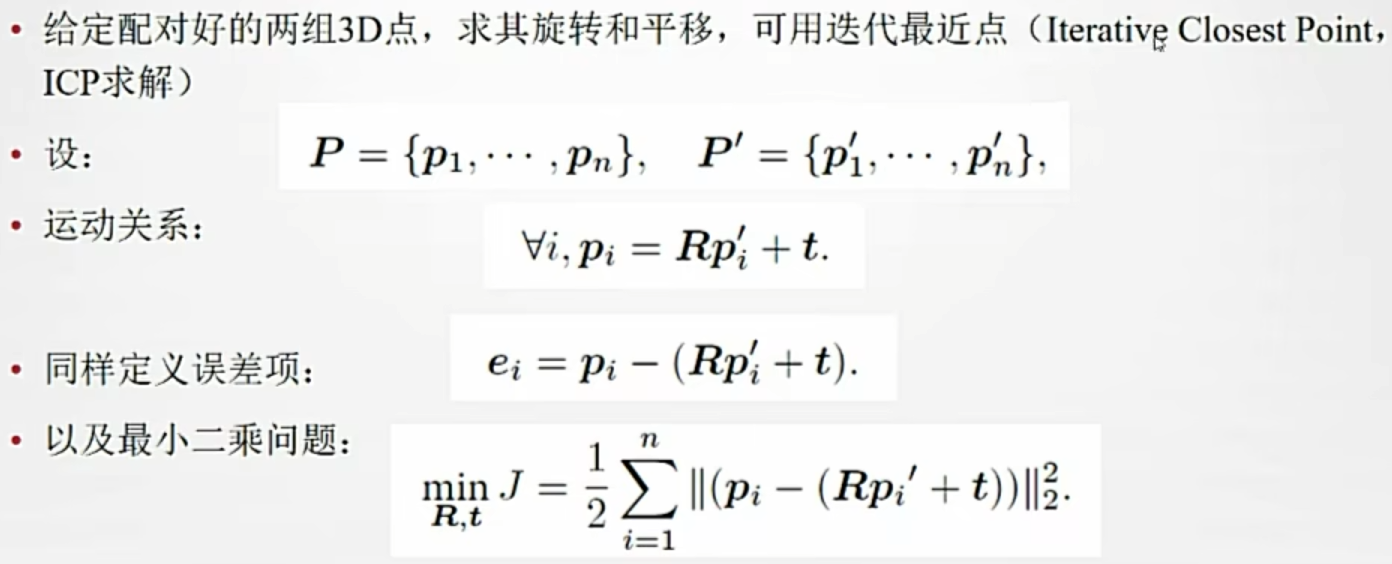

# 3D-3D：ICP

ICP 也可以从非线性优化角度求解，但：

已知匹配时，ICP 问题存在唯一解或无穷多解的情况。在唯一解的情况下，只要能找到极小值解，那么这个极小值就是全局最优值。所以在正常情况下，SVD 结果和优化一样，且优化很快收敛。

注：

在激光情况下，匹配点未知，将指点最近点为匹配点。此时问题非凸，极小值不一定为最小值。
利用 ** 非线性优化（Bundle Adjustment 万金油）** 可以将 ICP 与 PnP 结合在一起求解。

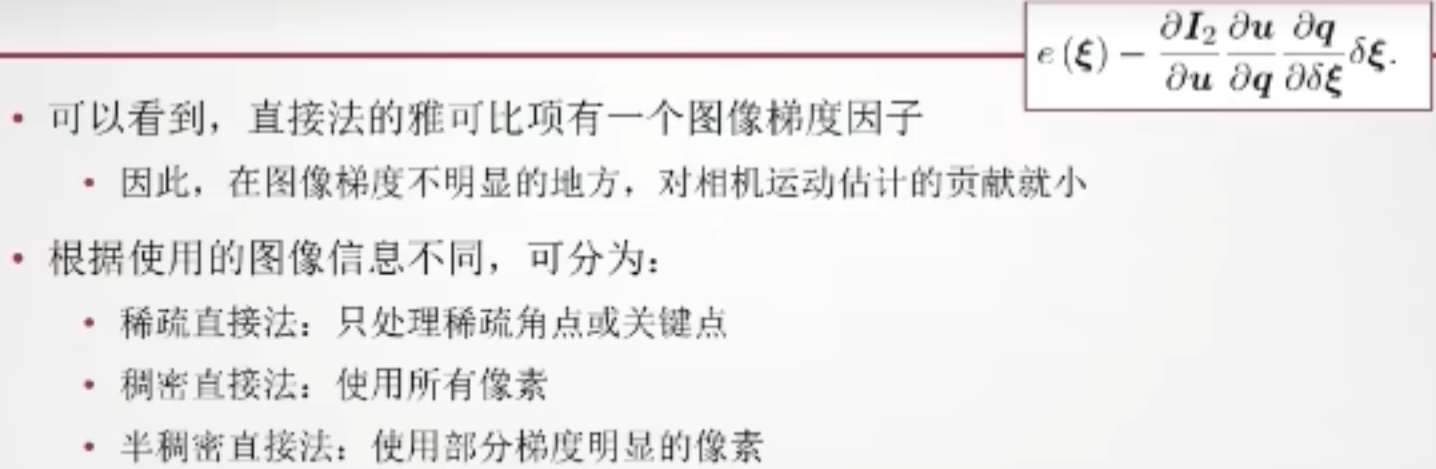

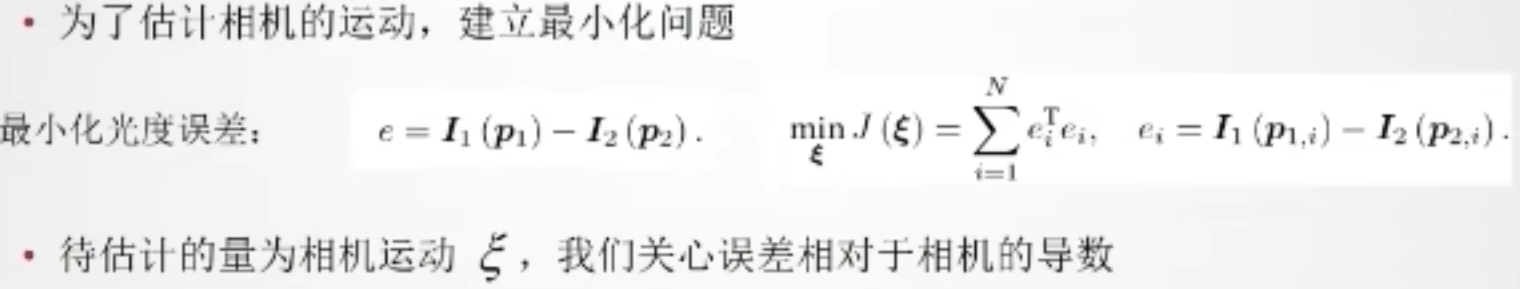

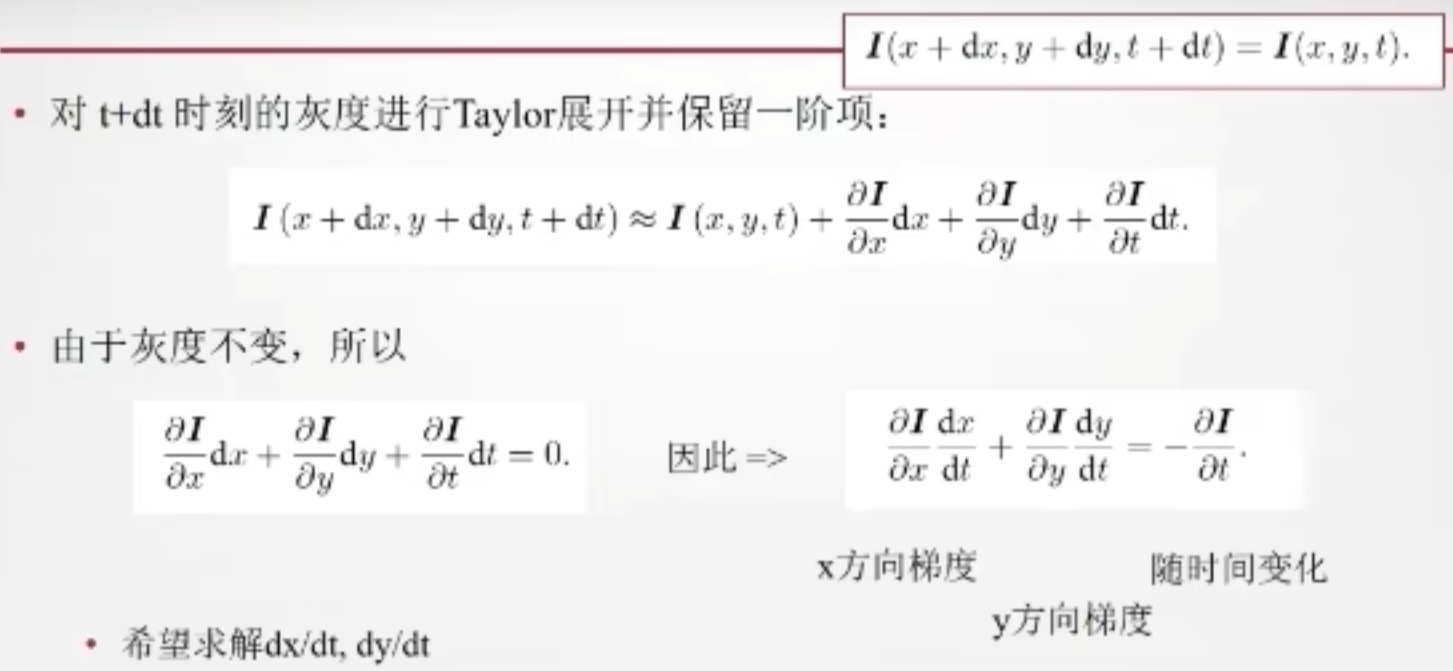

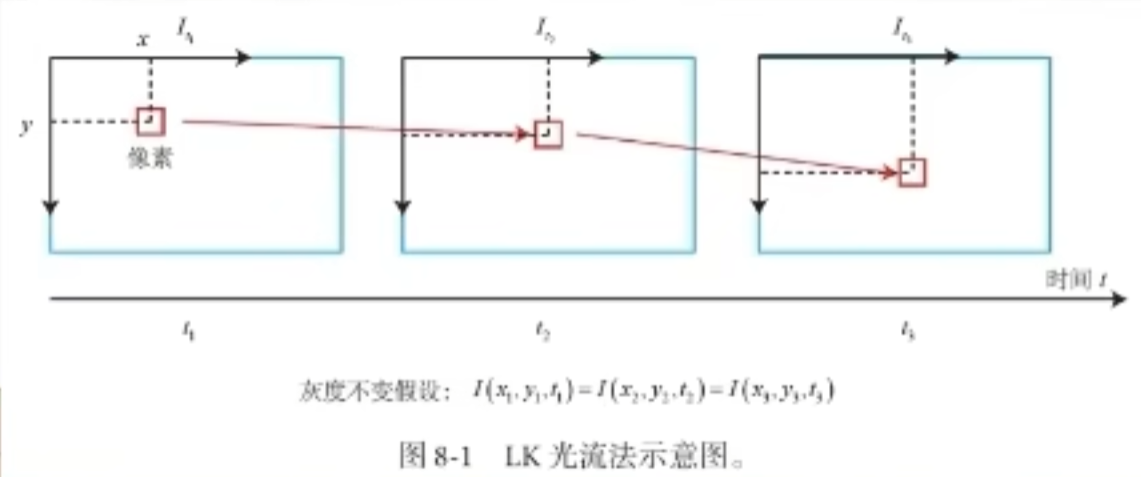

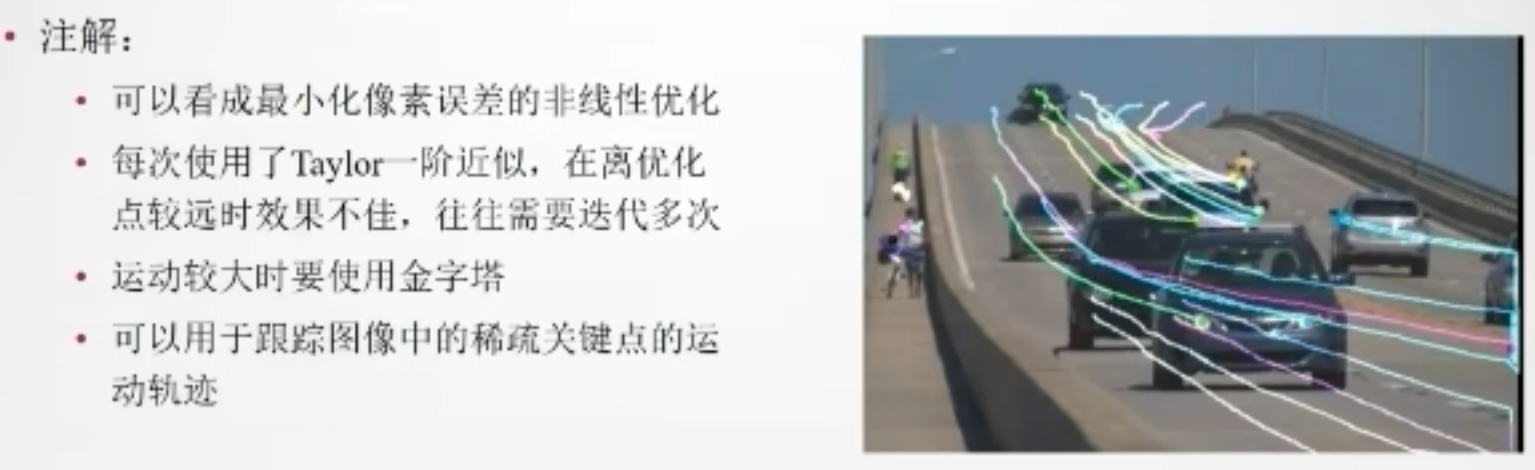

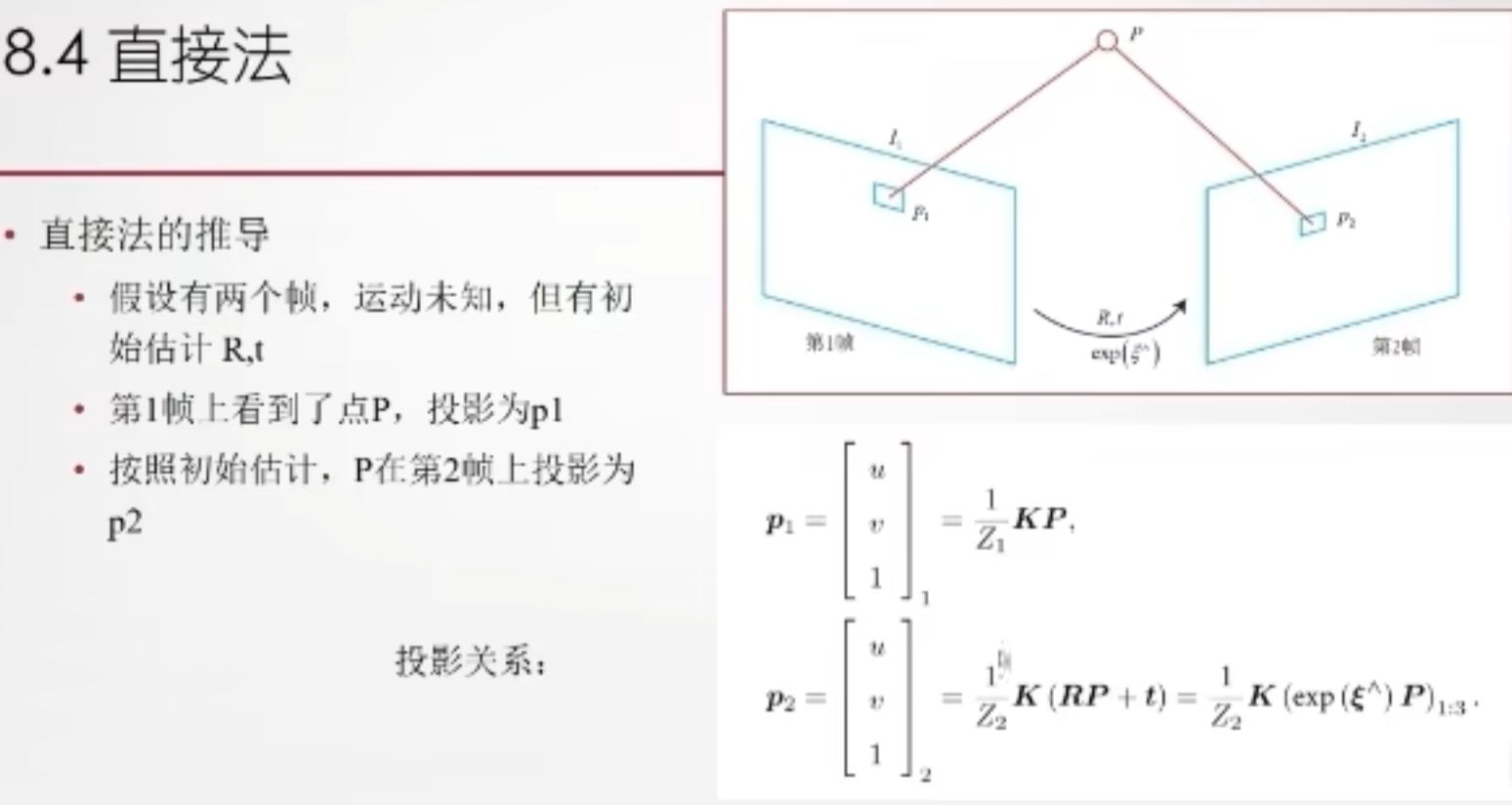

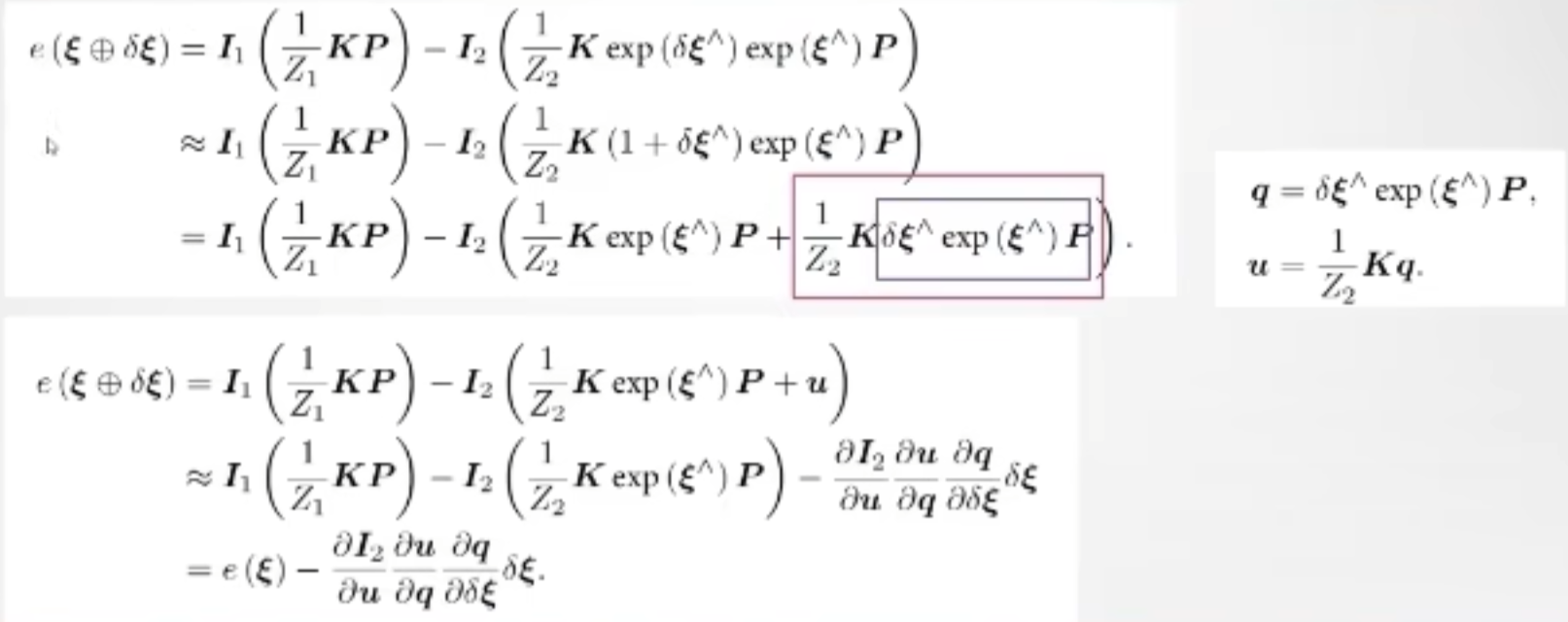

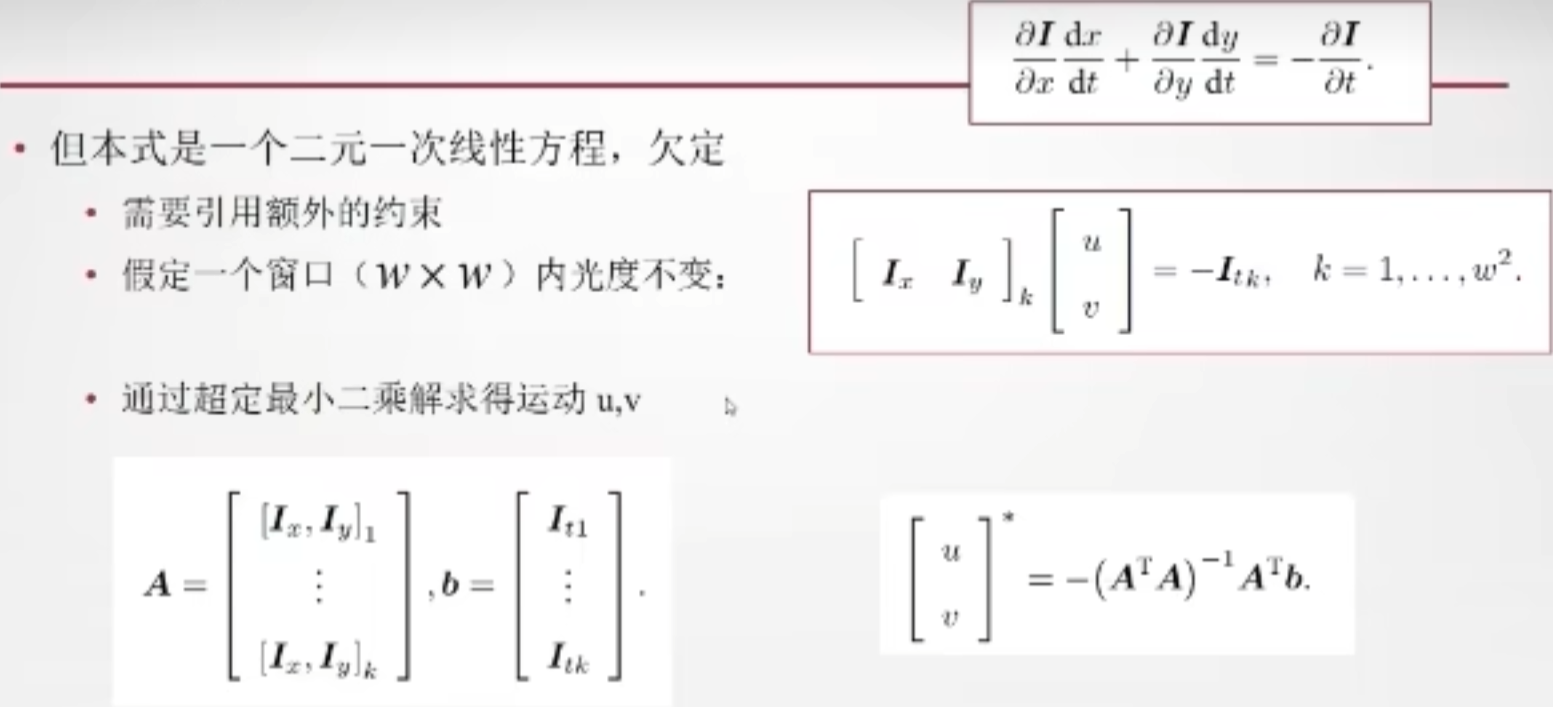

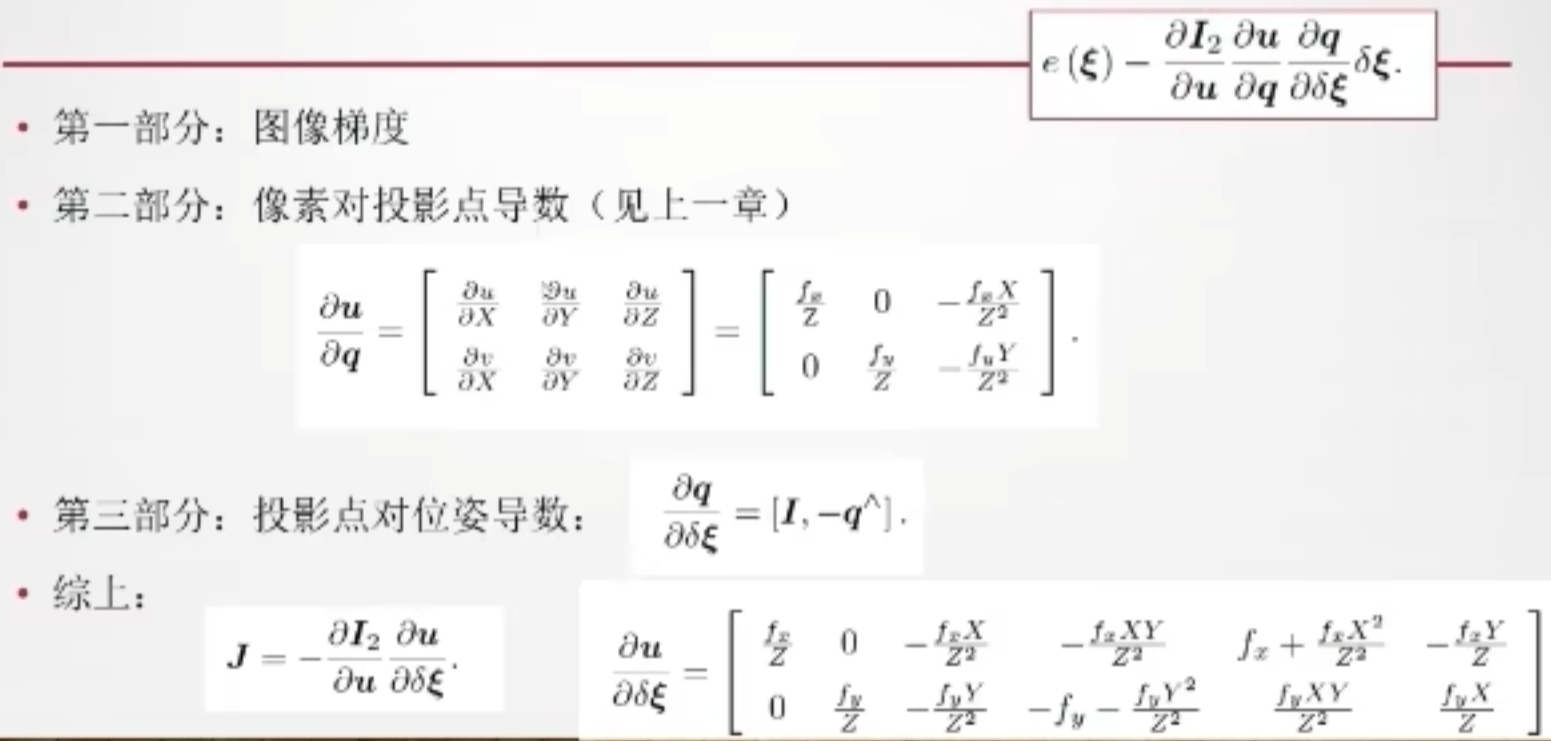

# 直接法和光流

回忆特征点法 VO 的做法

做法	耗时
在图像中提取特征点并计算特征描述	非常耗时，~10ms in ORB
在不同图像中寻找特征匹配	非常耗时，O ( $n^2$ )
利用匹配点信息计算相机位姿	比较快速，<1ms
